工作流触发方式

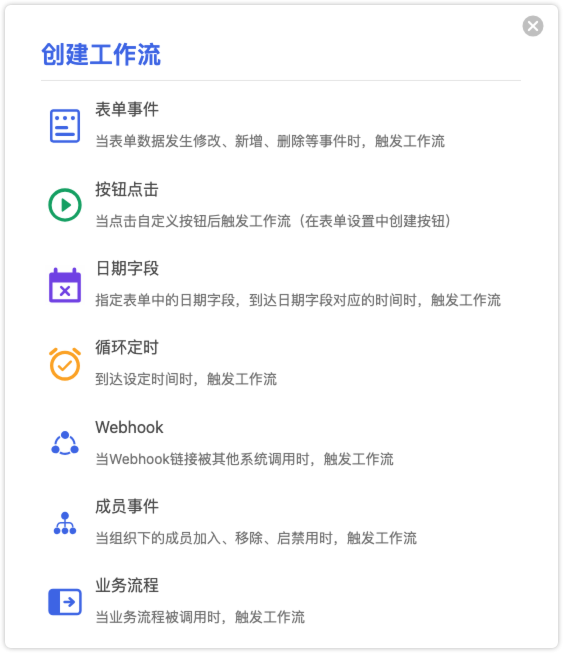

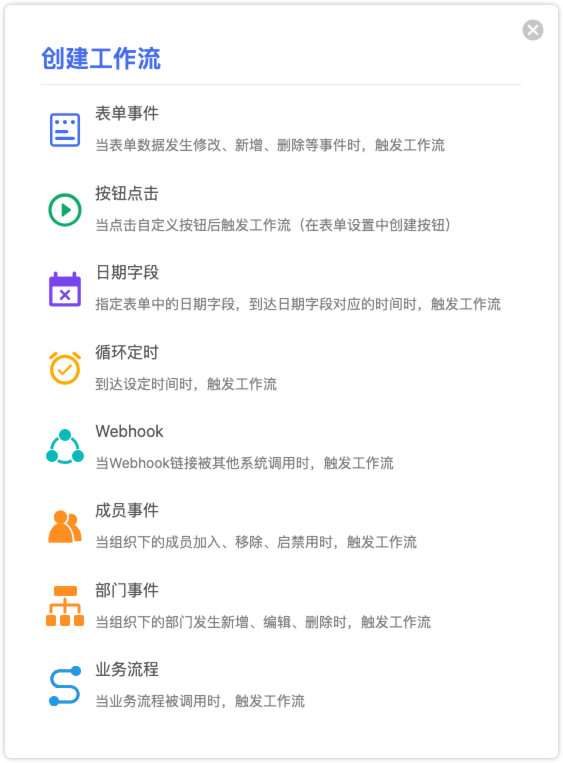

工作流提供了多种触发方式，每种触发方式都对应特定的使用场景，当满足触发规则后，工作流就会被执行

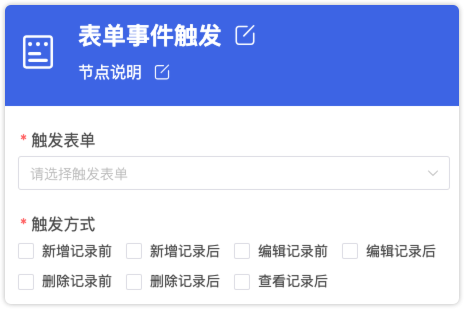

1.表单事件

当发生了新增记录、编辑记录、删除记录、查看记录等表单事件时，触发对应的工作流程

注意

本平台提供灵活的前触发方式，即：执行操作前触发对应工作流

1.1 新增记录前触发

创建表单记录前触发对应工作流（此时表单记录还未保存到表单中）。常用于对提交记录进行数据检查等，当流程执行中断时记录不会被保存

场景说明

新增客户表记录前，需要校验新增的客户是否已存在于系统中（为了演示说明，没有使用唯一字段）

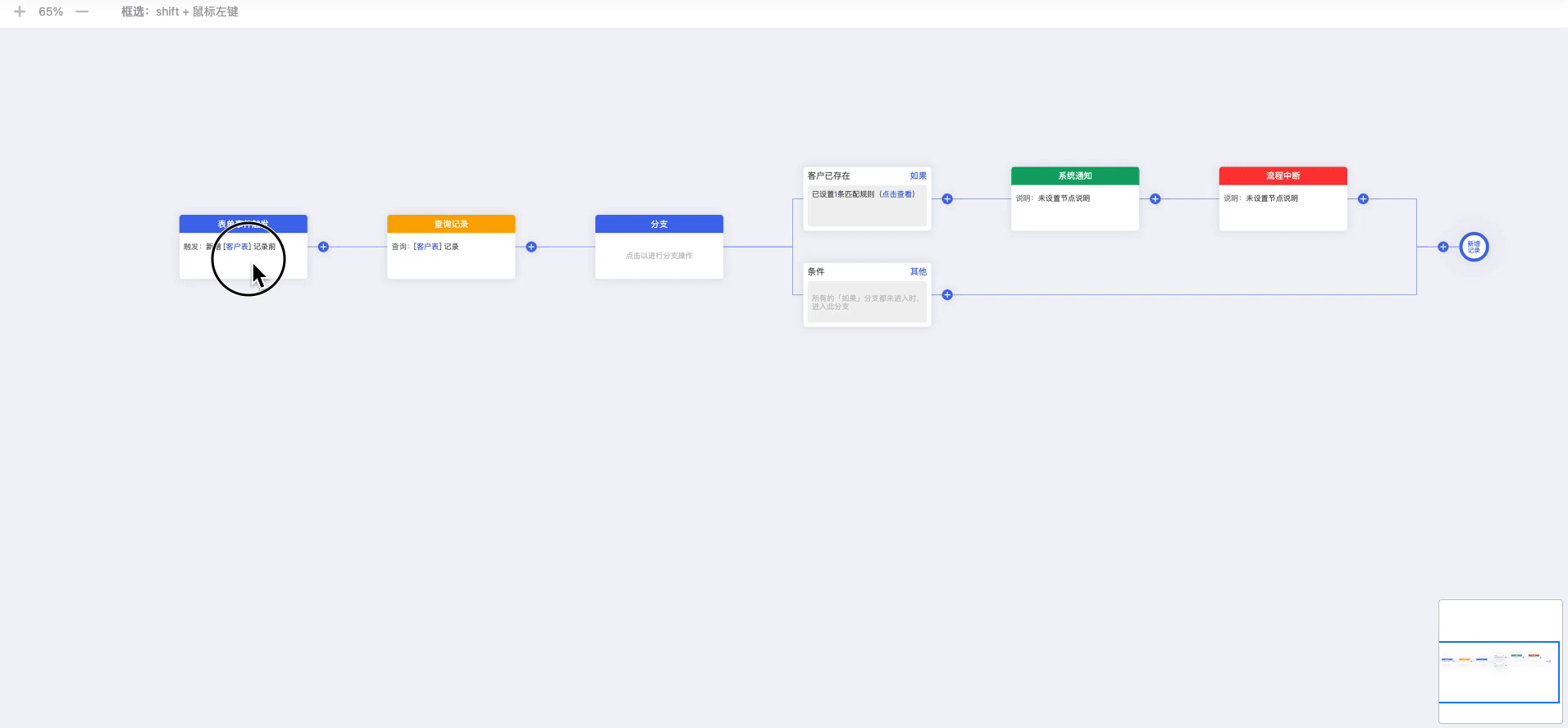

工作流配置如下

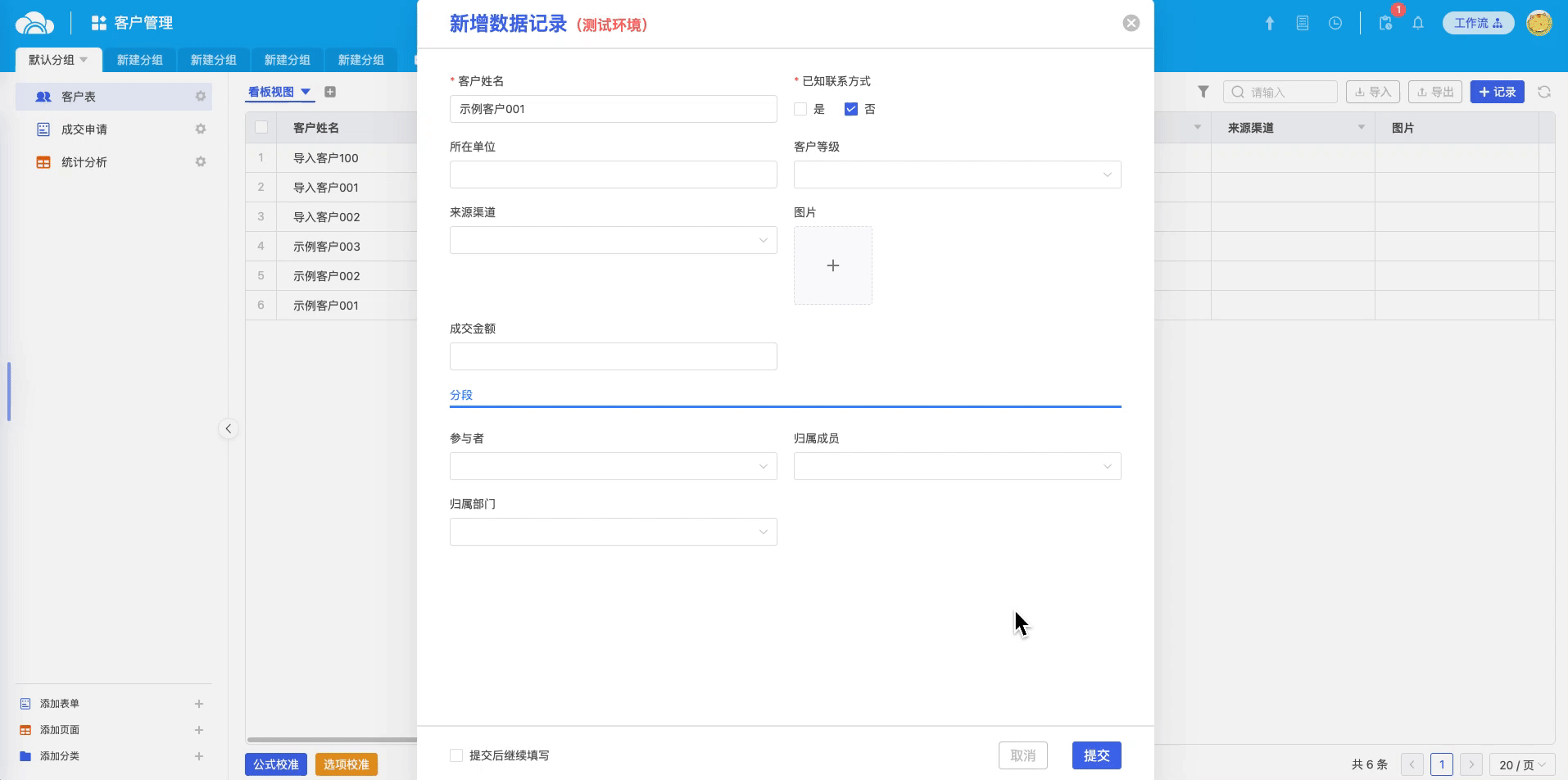

效果示例

1.2 新增记录后触发

表单记录创建之后触发对应工作流，此时表单记录已存在于表单中。常用于提交审批申请等，需要对审批单据进行留底

点击查看新增记录后触发示例

1.3 编辑记录前触发

编辑表单记录前触发对应工作流（此时表单记录还未被更改） 。如果需要对编辑操作进行审批，最好使用此方式，流程执行完成后才会更改记录

场景说明

修改客户表的客户信息前，必须要审批通过以后才能修改

注意

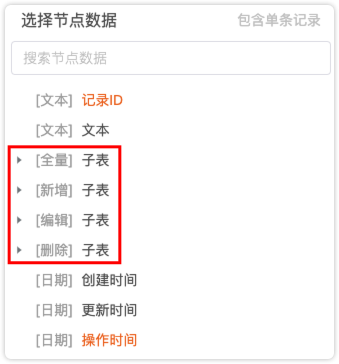

如果表单中包含了子表字段，则触发节点中的子表字段将被拆分为4部分

• 全量：包含了子表的全部记录（如有修改，则是修改后的全部记录）
• 新增：包含子表新增的记录
• 编辑：包含子表编辑的记录
• 删除：包含子表删除的记录

1.4 编辑记录后触发

编辑表单记录后触发对应工作流（此时表单记录已被更改） 。常用于修改记录后同步修改其他表单的数据记录

场景说明

修改客户表的客户信息后，需要将修改后的客户信息同步到其他关联表单中

注意

如果表单中包含了子表字段，则触发节点中的子表字段将被拆分为4部分

• 全量：包含了子表的全部记录（如有修改，则是修改后的全部记录）
• 新增：包含子表新增的记录
• 编辑：包含子表编辑的记录
• 删除：包含子表删除的记录

1.5 删除记录前触发

删除表单记录前触发对应工作流（此时表单记录还 未被删除 ）

场景说明

此方式多用在需要删除校验的地方。例如：

• 已审核 的单据，不允许被删除。即，检测到单据状态为 已审核 时，直接 中断 工作流。

1.6 删除记录后触发

删除表单记录后触发对应工作流（此时表单记录 已被删除 ）

场景说明

此方式多用在下游单据被删除后，需要重置或者调整上游单据的时候。例如

• 采购入库单 被删除后，需要修正 采购订单 的入库信息。

1.7 查看记录后触发

用户点击并查看了记录的详细信息后，触发对应工作流

1.8 打印记录前触发

用户勾选需要打印的数据记录，并在执行打印任务前，会触发对应工作流

提示

多用于：记录打印次数、判断是否允许打印等

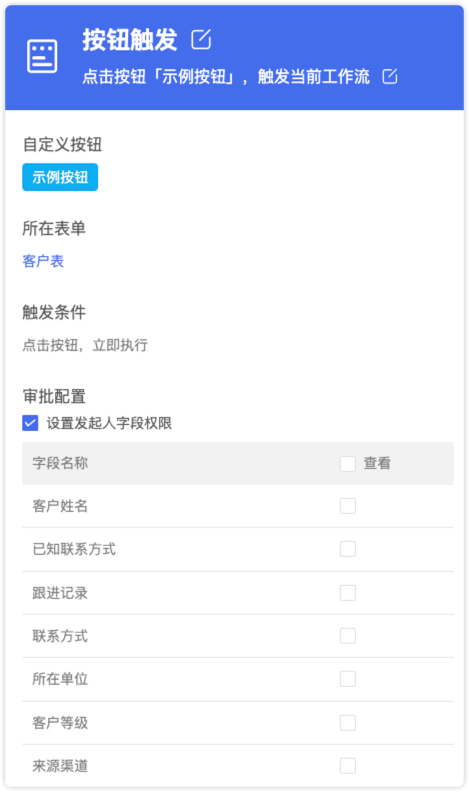

2.按钮点击

按钮点击工作流不能直接创建，当创建表单功能按钮后会自动创建一条按钮对应的工作流。点击按钮后触发按钮对应的工作流

2.1 对视图启用

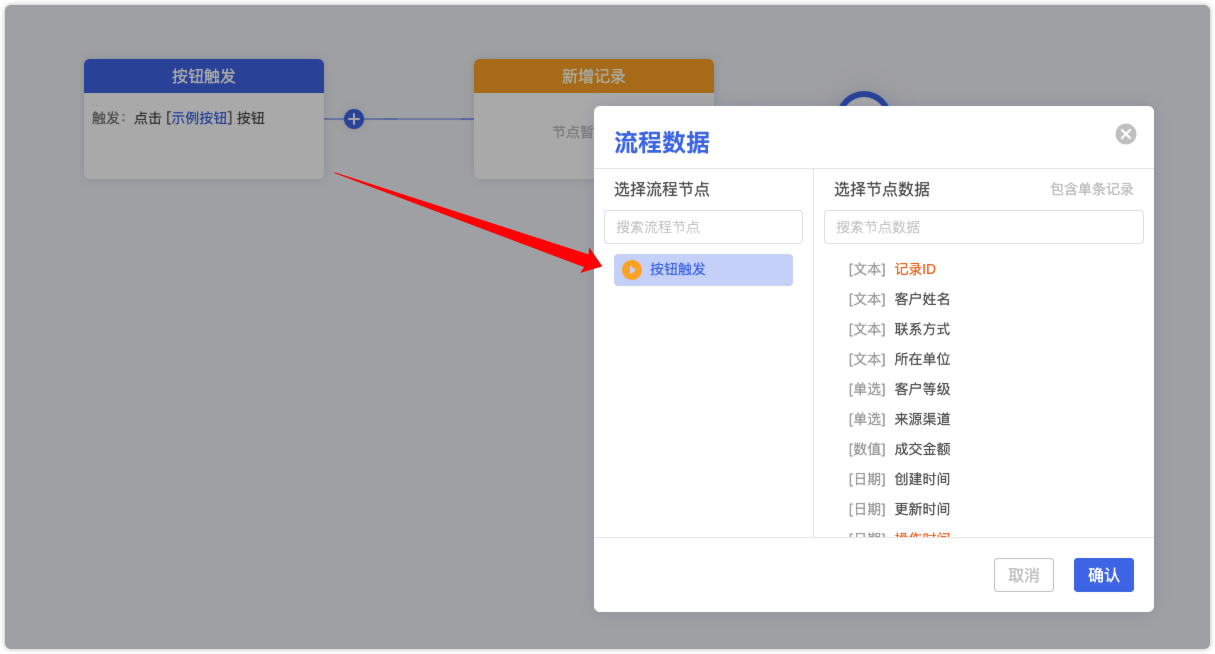

对视图启用的按钮，选择记录并执行按钮后，触发节点会包含选择记录的数据以供后续节点使用

注意

当按钮设置了二次弹窗，并修改了字段数据后，以修改后的字段数据作为触发节点参数

注意

如果表单中包含了子表字段，则触发节点中的子表字段将被拆分为4部分

• 全量：包含了子表的全部记录（如有修改，则是修改后的全部记录）
• 新增：包含子表新增的记录
• 编辑：包含子表编辑的记录
• 删除：包含子表删除的记录

2.2 对表单启用

对视图启用的按钮因为不会选择记录，所以不会包含记录的数据。但如果设置了二次弹窗，则会包含二次弹窗设置的字段数据

场景说明

此类工作流，常用于对表单数据批量化处理。例如：修复表单的某个字段数据

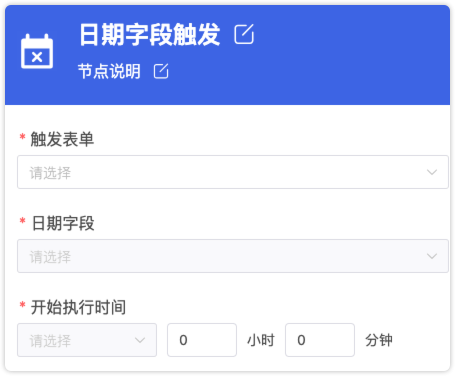

3.日期字段

选择表单中的某个日期类型字段，当到达此日期时，触发对应工作流

注意

记录中日期字段的值被修改后，达到修改后的日期时，流程也会执行

目前暂不支持设置子表中的日期字段

---

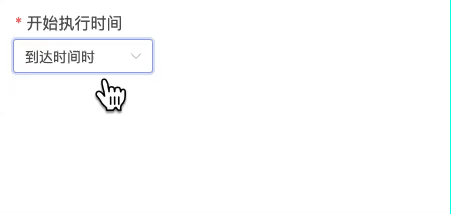

3.1 开始执行时间

除了可以设置到达时间时执行，还支持到达时间前或到达时间后执行

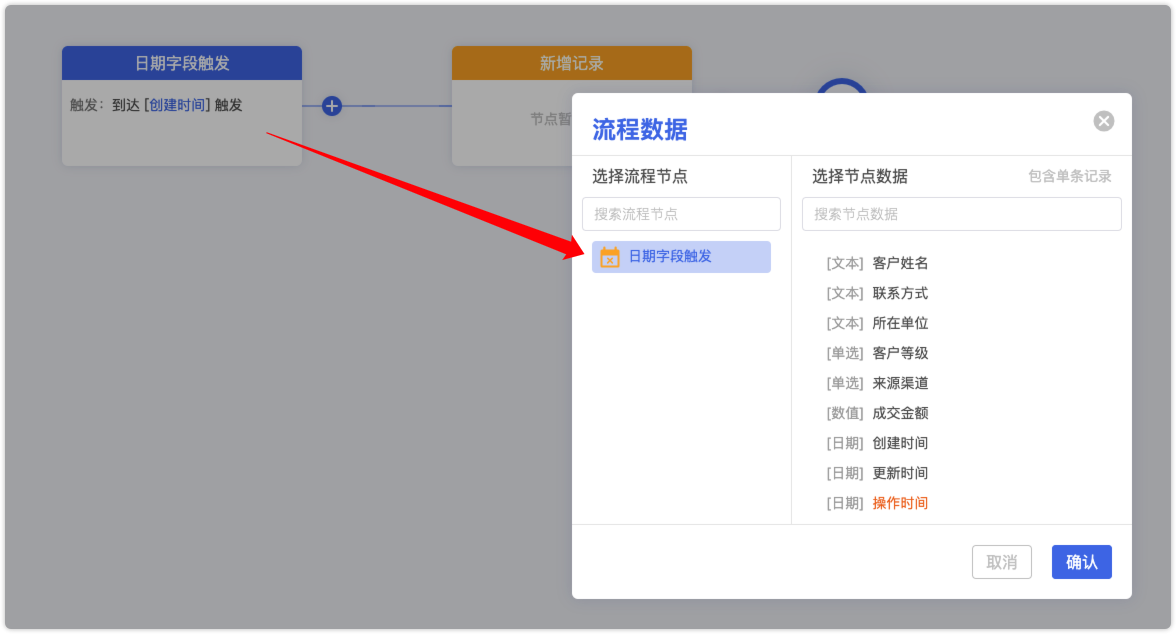

3.2 触发节点数据

后续节点可以选择到日期字段所在记录的字段数据

4.循环定时

设置循环间隔时间后，将按照间隔时间循环执行工作流程

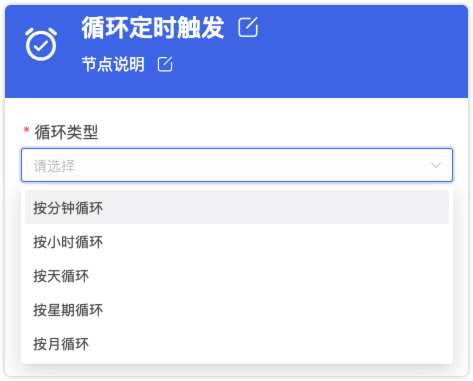

4.1 循环类型

系统提供了以下循环类型

• 按分钟循环：每n分钟执行，例：每10分钟执行
• 按小时循环：每n小时执行，例：每1小时执行
• 按天循环：每n天的y时间执行，例：每2天的12:00执行
• 按星期循环：每n周，在周y的z时间执行，例：每1周，在周1的8:00执行
• 按月循环：在n月，的y号的z时间执行，例：在6、12月，的1号的8:00执行

4.2 开始/结束执行时间

选择工作流开始/结束执行的时间，如果结束执行时间不存在则会无限执行下去

注意

如果执行间隔时间较短，并且工作流单次执行时间很长，则会给系统带来巨大的压力

可以通过工作流日志查看单次执行耗时

4.3 测试/正式环境启用

系统允许此工作流单独在 测试 / 正式 中启用

5.Webhook触发

每一个Webhook触发工作流都会自动生成对应的链接地址，其他系统可以通过调用此链接地址触发工作流，并获取返回值

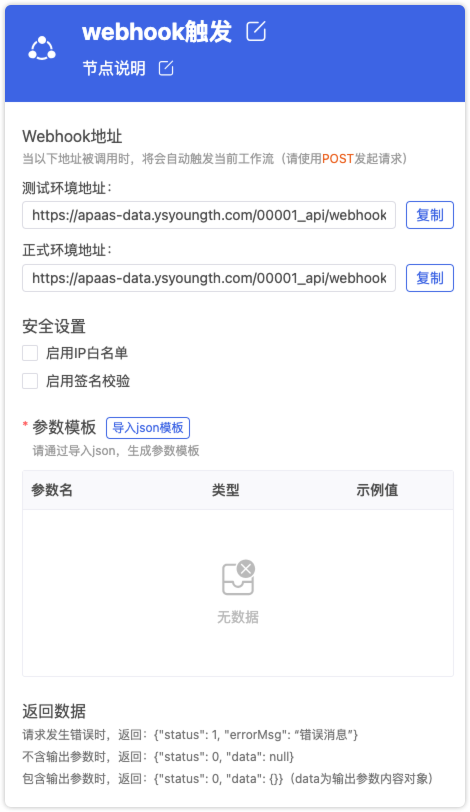

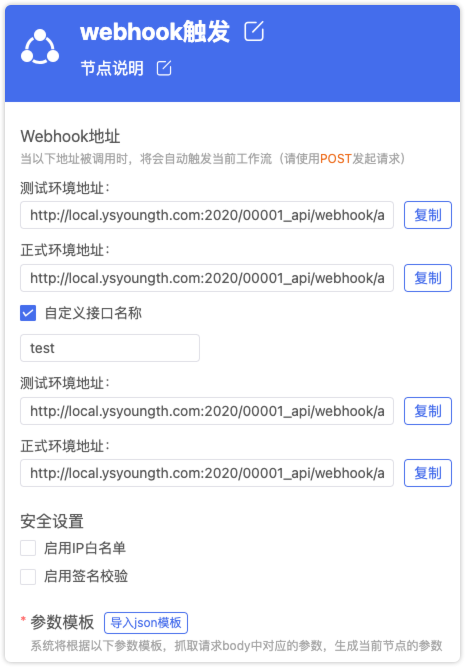

5.1 Webhook地址

系统自动生成Webhook链接地址，其中正式环境和测试环境的链接地址不同，调用后会触发不同环境下的工作流

提示

同时也支持自定义接口名称，自定义接口名称让接口调试更方便

特别说明

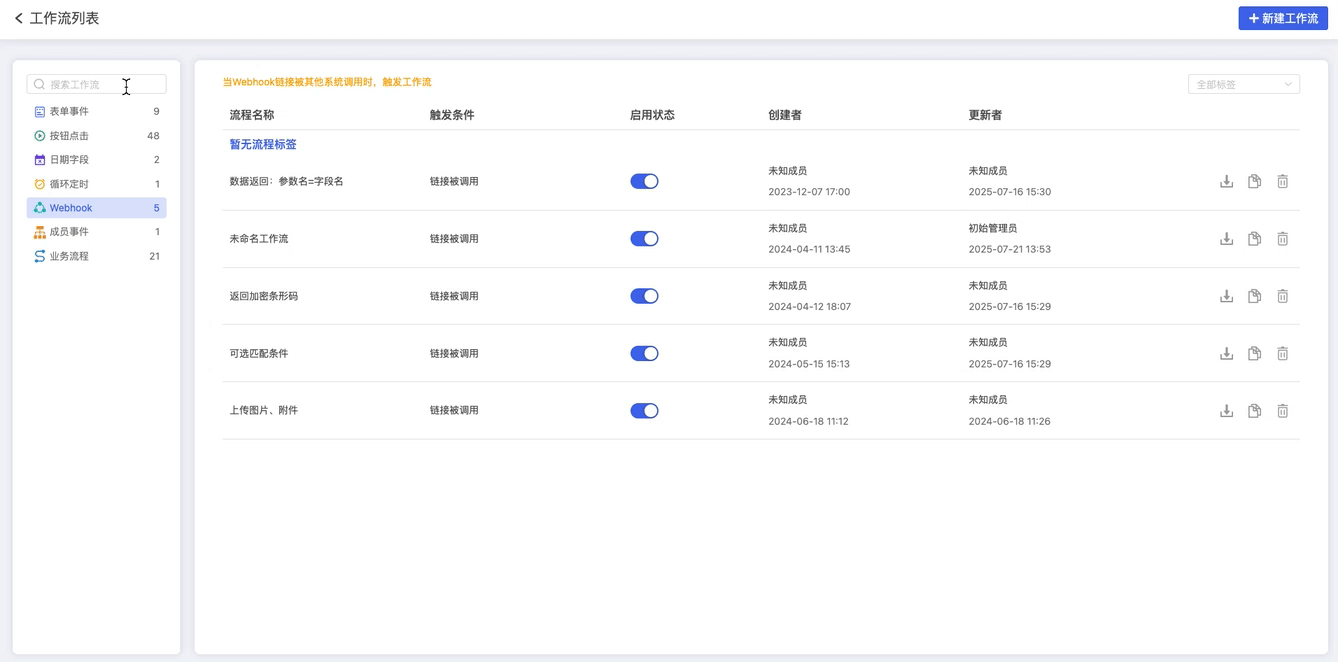

webhook地址均支持直接搜索，方便快速定位对应流程

5.2 安全设置

为了保证请求及数据安全，本平台提供了以下安全设置

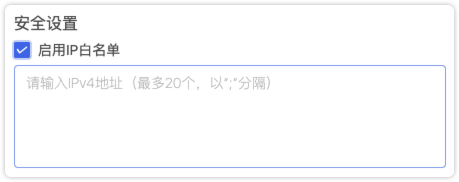

启用IP白名单

仅白名单内的IP允许访问

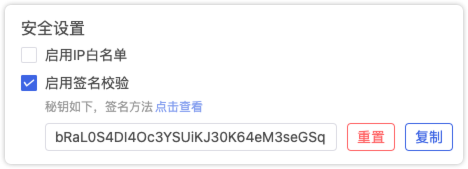

启用签名校验

请求方使用秘钥构建签名，然后携带签名进行接口请求，本平台收到请求后进行签名校验，校验通过后执行工作流

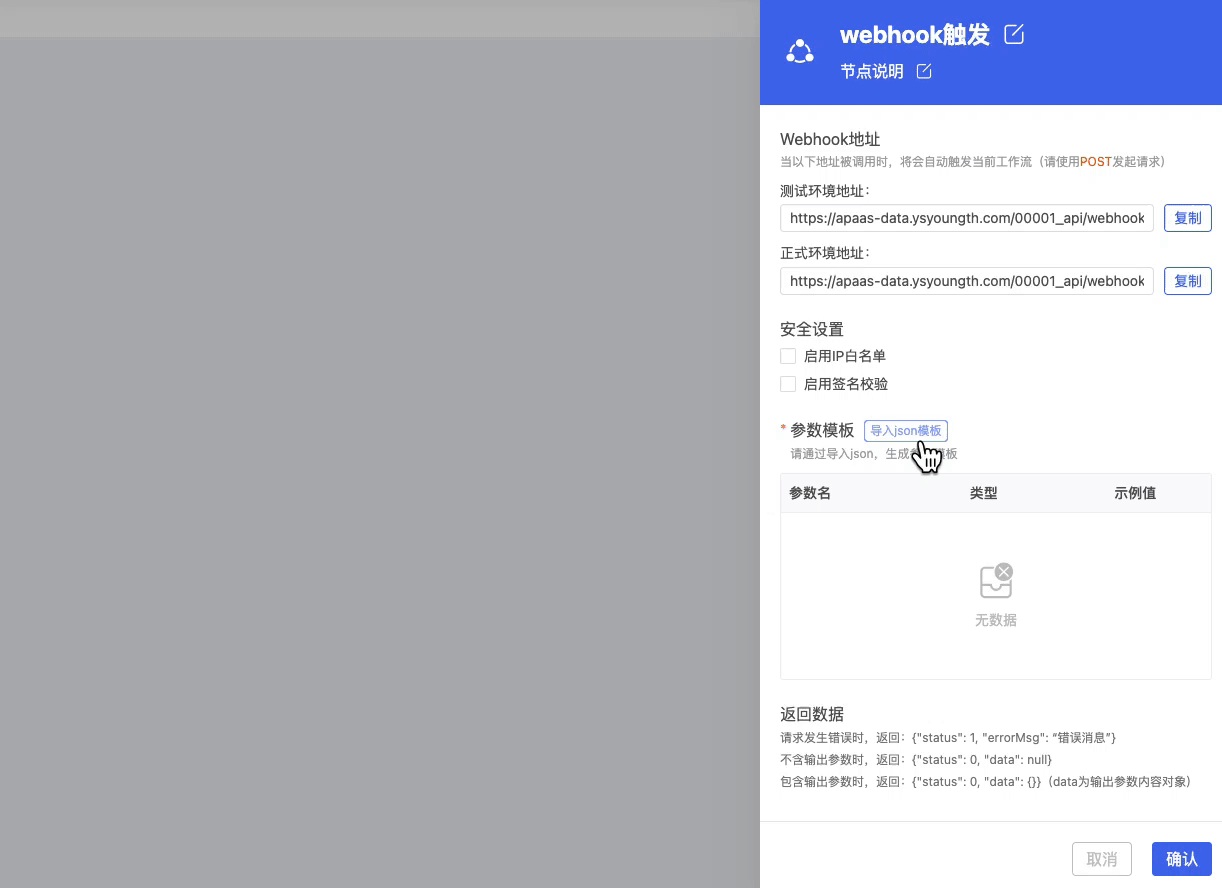

5.3 参数模板

Webhook链接仅支持使用json格式的参数，导入json模板可以自动生成节点参数

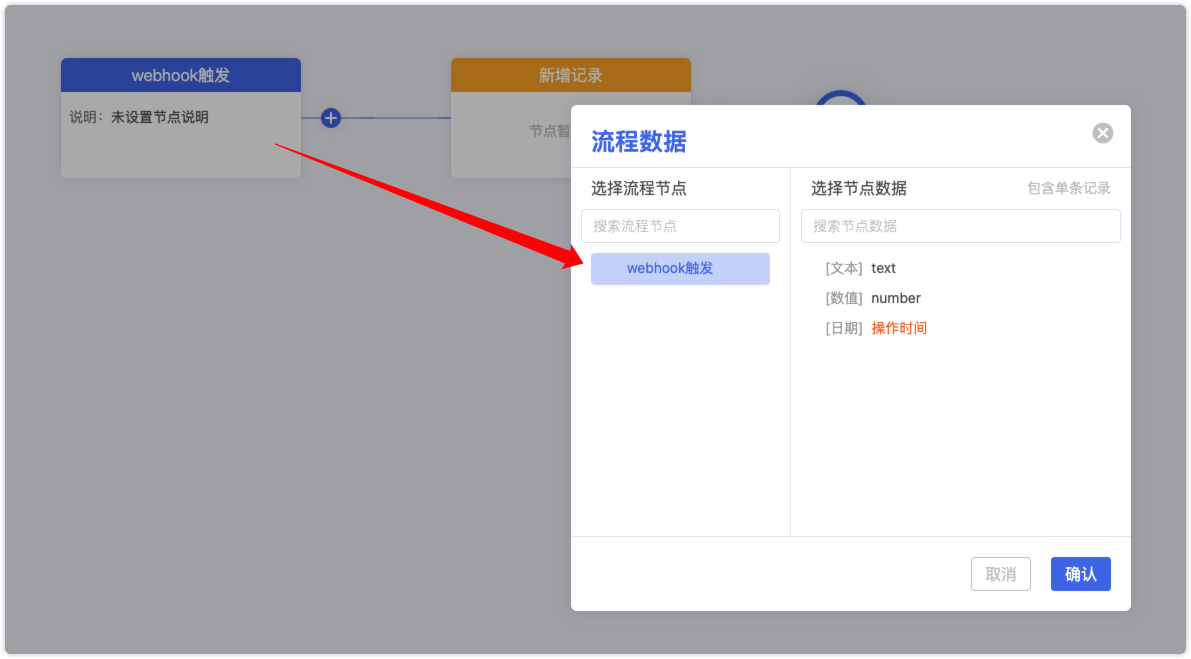

设置了参数模板后，后续节点则可以使用此参数

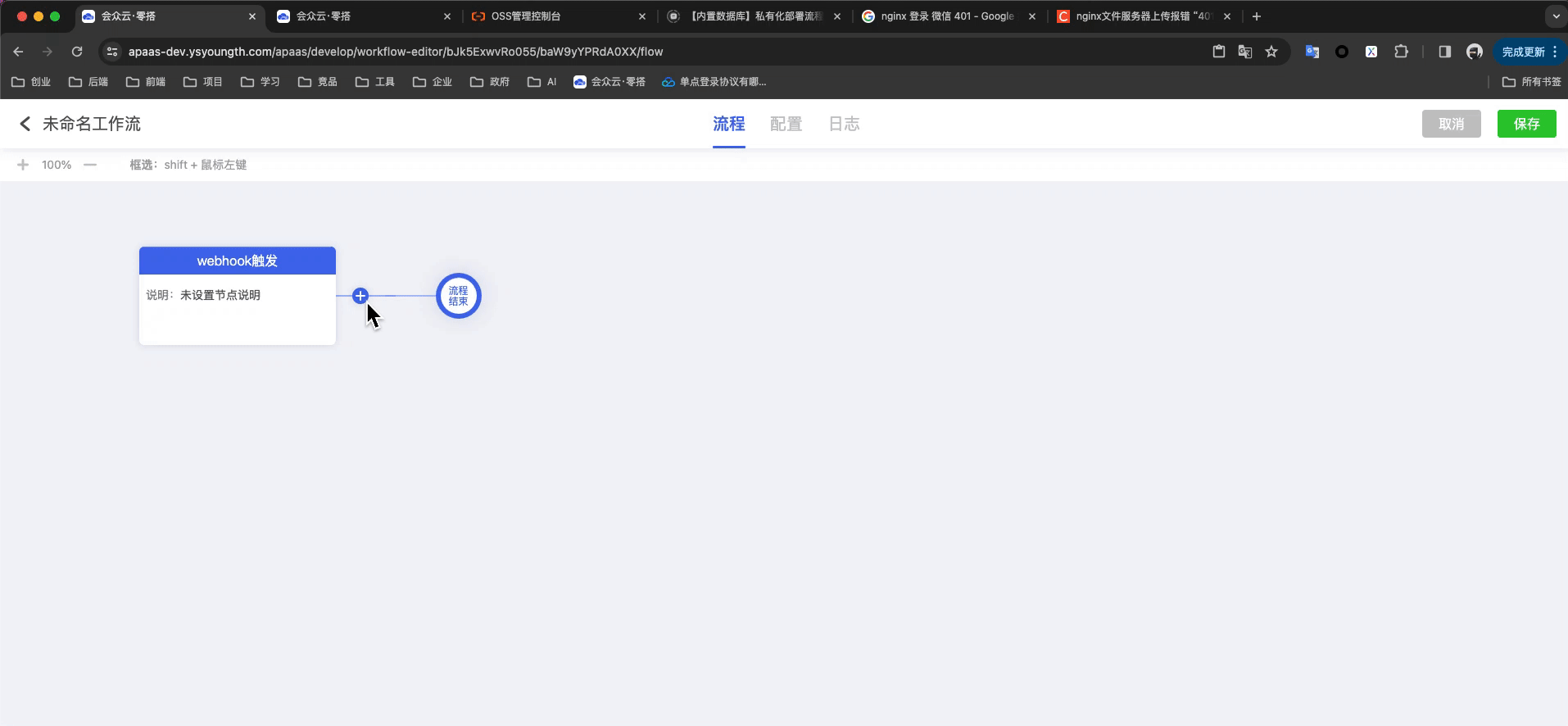

5.4 数据返回节点

Webhook触发方式的工作流，可以增加数据返回节点用于返回数据给调用方

特别说明

通过webhook触发添加的数据返回节点，将返回表单记录的原始数据，以下特殊字段进行说明

控件类型	返回值	详细说明
日期	返回日期对应的时间戳	假设日期为：2020-10-01 00:00:00，则对应的时间戳为：1601481600000
单选	返回选项对应的选项ID、选项值、选项颜色	例如：{"choiceId": "001", "choiceValue": "选项001", "choiceColor": "rgb(203, 65, 65)"}
多选	返回选项的数组（选项结构与单选一致）	例如：[{"choiceId": "002", "choiceValue": "北京"}, {"choiceId": "001", "choiceValue": "中国"}]
多选	返回选项的数组，选项结构为选项ID、选项值（注意：最后的选项在第一位置）	例如：{"rowIds": ["zi7VyzSOgMa0Pd","zi7VxQVFMoK0PI"]}
关联记录	返回关联的记录的记录ID列表	例如：{"rowIds": ["zi7VyzSOgMa0Pd","zi7VxQVFMoK0PI"]}
图片	返回图片列表（compressedPic表示压缩图，originalPic表示原图）	例如：[{"originalPic": "zro94O8WZ600RM.jpeg","compressedPic": "zro94O8WZ600RM.jpeg"}] 注意1：如果是系统内的图片则仅包含文件名，需要拼接为完整的URL后使用。拼接方式为：http[s]://域名地址/api/oss/download/图片文件名 注意2：如果是系统外的图片则包含完整链接，直接使用即可
附件	返回附件列表（|为分隔符，|前为文件存储名称，|后为文件实际名称）	例如：["a_zog3F3jg4ZM0Rx.docx|a.docx"] 注意1：如果是系统内的附件则为上述结构，需要拼接为完整的URL后使用。拼接方式为：http[s]://域名地址/api/oss/download/文件存储名称（文件存储名称为|前面的部分） 注意2：如果是系统外的附件则包含完整链接，不包含|，直接使用即可
手写签名	返回签名图片地址（与图片控件一致）	例如："zro94O8WZ600RM.jpeg"
定位	返回位置信息（LL表示经纬度，第一个值为经度，第二个值为纬度）	例如：{"LL": [104.0697610192558, 30.494733080651223],"address": "四川省成都市双流区"}
时刻	返回当前时刻距零点的毫秒数	例如：01:00 对应 3600000
部门单选	返回部门ID	例如："zkgjvf52Wq806X"
部门多选	返回部门ID列表	例如：["zkgjvf52Wq806X"]
归属部门	返回部门列表（包含部门ID、部门标签ID列表）	例如：[{"departmentId": "zkqCpBfyu4O06Y","positionIds": ["acLDODz5DW07G"]}]
成员单选	返回成员ID	例如："aAhjMlO4Jc04O"
成员多选	返回成员ID列表	例如：["aAhjMlO4Jc04O"]
归属成员	返回成员ID列表	例如：["aAhjMlO4Jc04O"]

提示

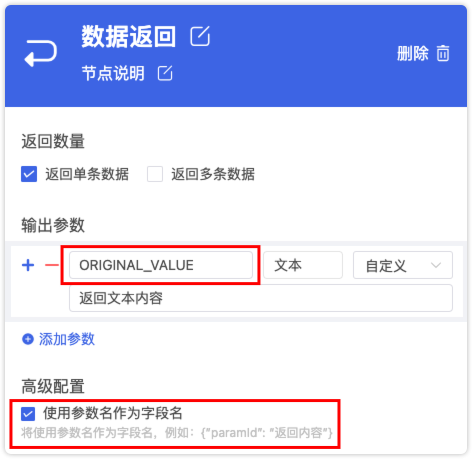

当需要返回原始数据时，需要设置数据返回节点的参数名为：ORIGINAL_VALUE，并勾选使用参数名作为字段名

配置示例

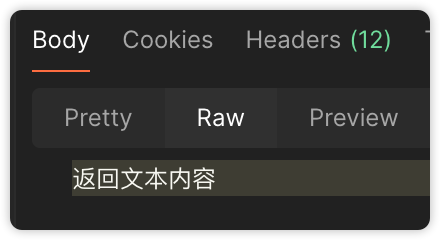

返回示例

6.成员事件

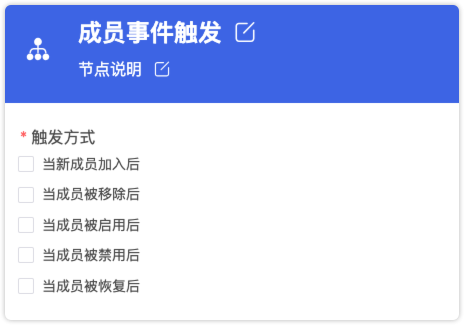

当组织下的成员发生：加入组织、移除成员等成员事件后，触发对应的工作流程

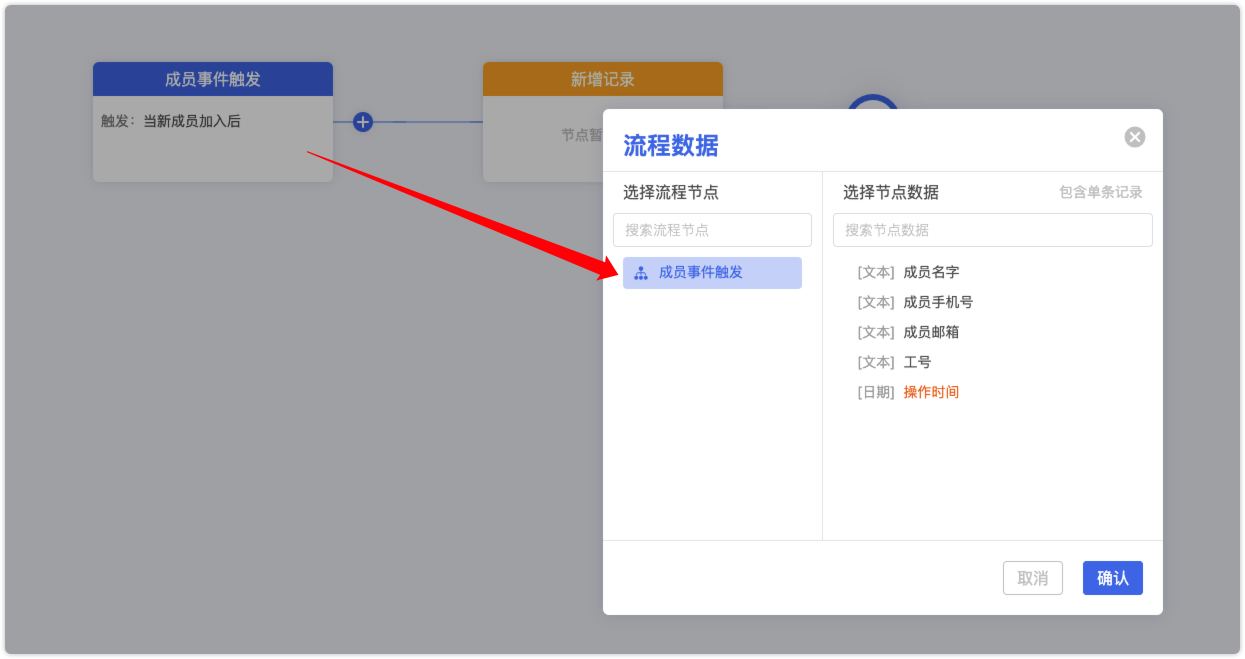

后续节点能够选择到成员事件触发节点的参数

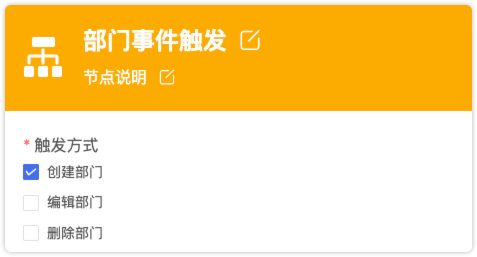

7.部门事件

当组织下的部门发生：新建部门、编辑部门、删除部门等部门事件后，触发对应的工作流程

后续节点能够选择到部门事件触发节点的参数

触发节点包含的参数字段

• 上级部门：【单个部门】当前部门的直接上级部门
• 前置部门：【单个部门】当前部门的前置部门（按从上至下排序）
• 当前部门：【单个部门】当前新增、编辑、删除的部门
• 部门名字：【文本】当前部门名称

8.业务流程

业务流程接受调用方传入的“输入参数”，然后在中间过程处理业务逻辑，并在流程结束时返回“输出参数”给调用方

提示

业务流程可以看做是一个数据工厂

“输入参数”是工厂的原料，工厂内部对“输入参数”进行加工处理，最后返回处理结果“输出参数” 。所以可以将一些通用的处理流程封装起来，需要使用时只需要调用这些流程就行了

以下为业务流程的使用场景

• 表单控件调用：表单的流程调用控件调用，可以实现复杂逻辑处理
• 页面组件调用：页面统计组件设置数据来源为业务流程，可以实现复杂业务场景下的报表统计
• 其他流程调用：工作流的业务流程组件调用，可以实现程中调用其他流程

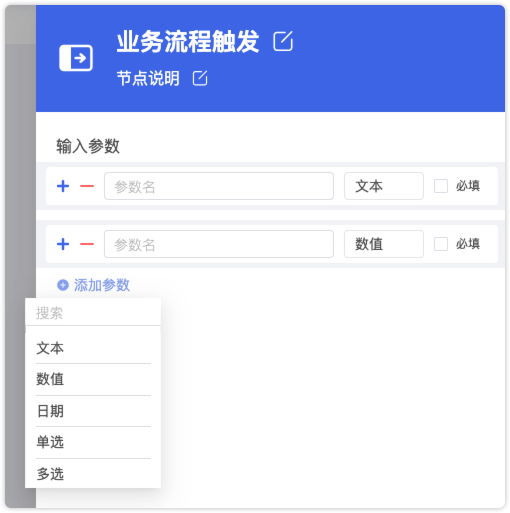

8.1 输入参数

业务流程作为统一的业务处理流程，可以被多个调用方使用。不同的调用方需要按输入参数模板传入对应的数据后，调用并执行业务流程

可以选择任意类型的字段作为输入参数

需要传递多个记录时，使用子表字段

可以设置参数字段为必填

设置为“必填”的字段，则调用业务流程时必须传递对应字段的值

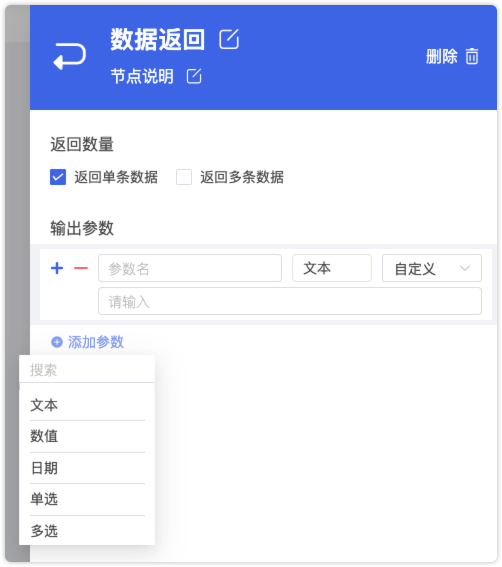

8.2 输出参数

业务流程中可以添加数据返回节点，用于向调用方返回处理结果
