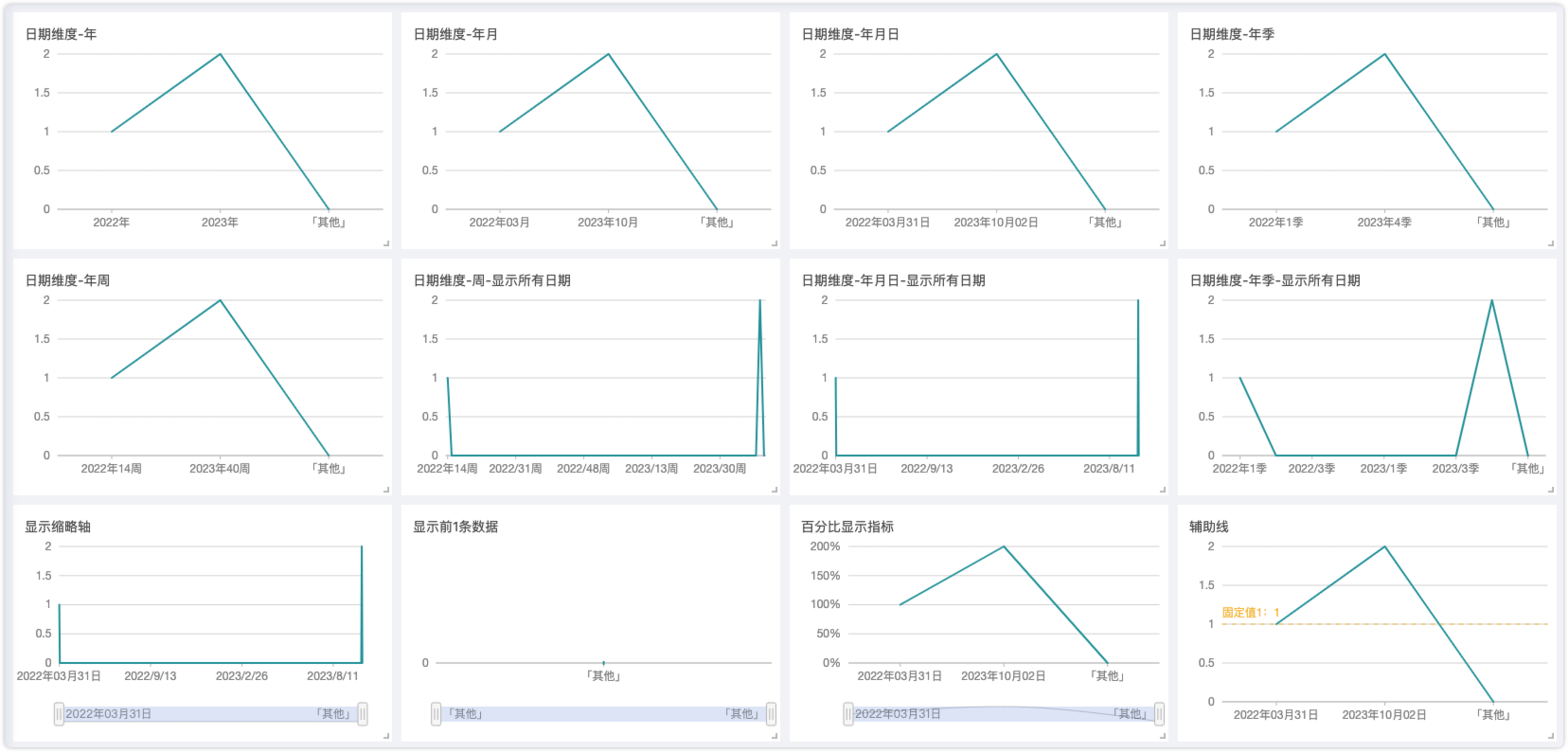

折线图

折线图可以设置：2个维度，1个指标 或 1个维度，多个指标

1.功能配置

配置折线图的专属功能

1.1 Y轴范围

设置坐标Y轴的范围，默认为：0 ~ 最大指标值

配置示例

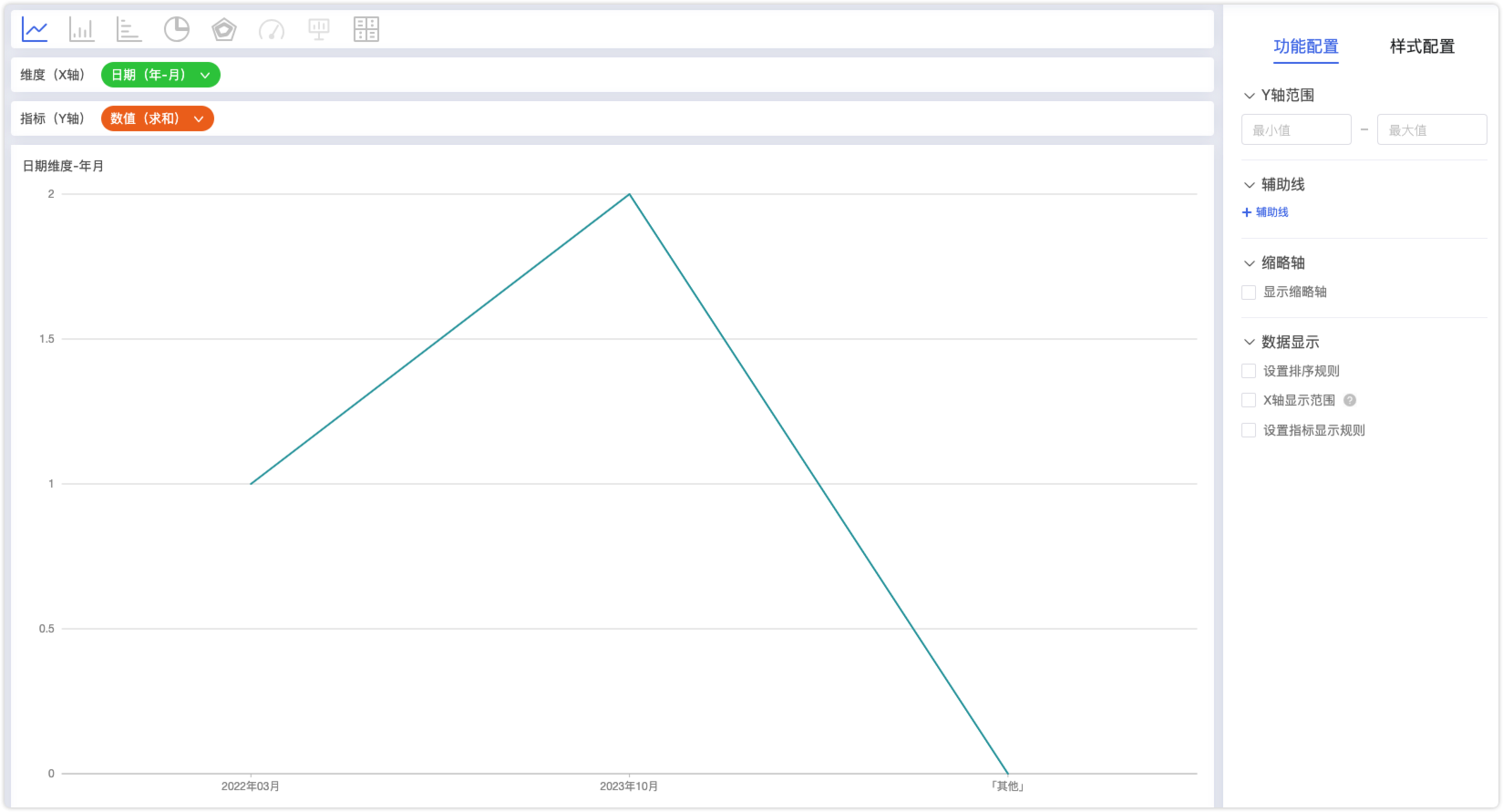

原折线图如下

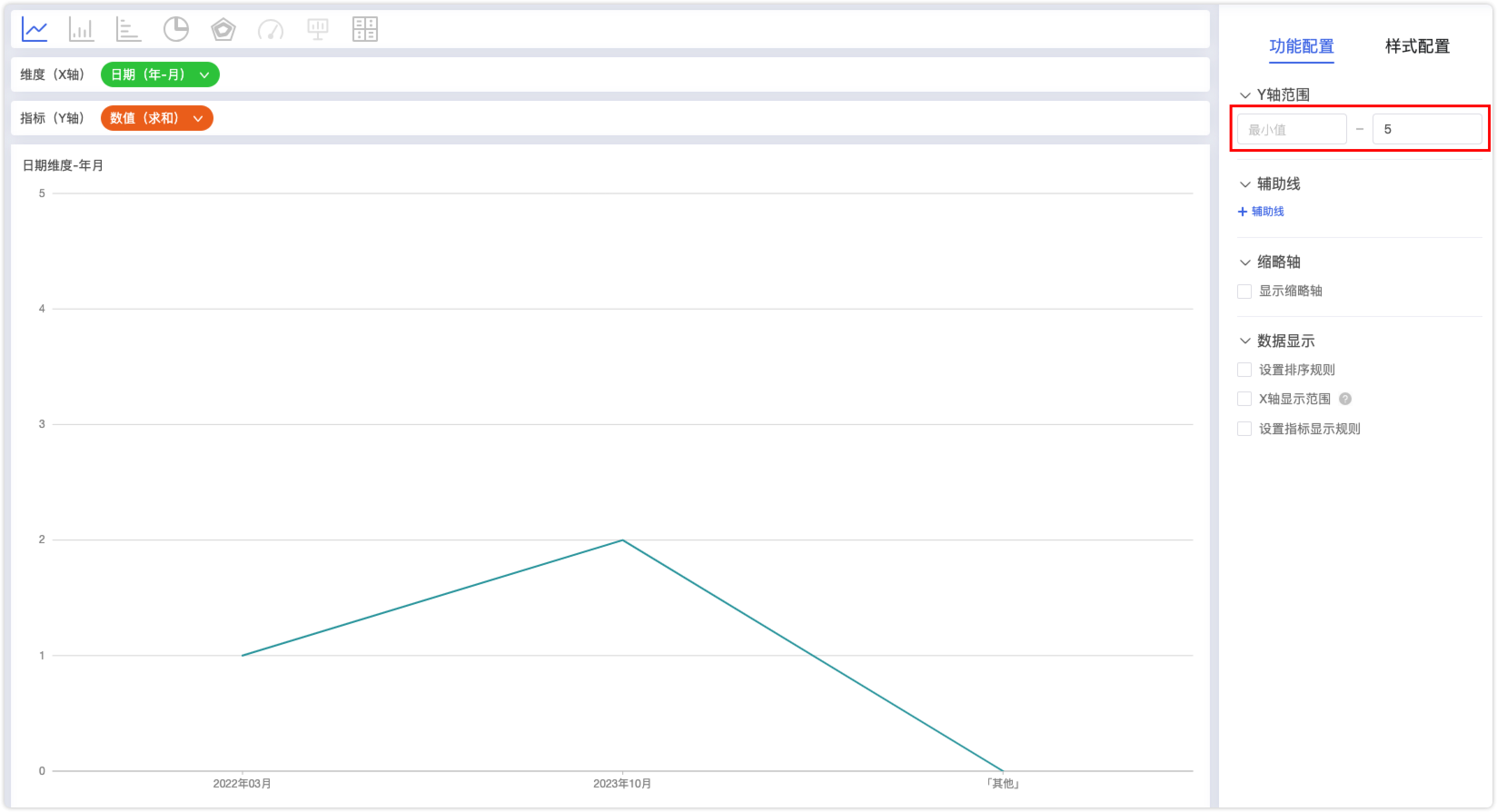

设置Y轴范围后

1.2 辅助线

设置辅助查看指标的线条，例如：设置及格线为60分

---

设置数值

设置辅助线对应的数值，可以设置为固定值或动态值

提示

动态值可以设置为某一个指标的平均值、最小值、最大值

示例，设置为平均值

设置效果

---

显示样式

设置辅助线的显示内容，可以显示为名字、数值、名字和数值

设置为名字和数值示例

---

设置颜色

设置辅助线的颜色

1.3 缩略轴

设置X轴为缩略轴，方便X轴显示项非常多的情况下快速查看指标数据

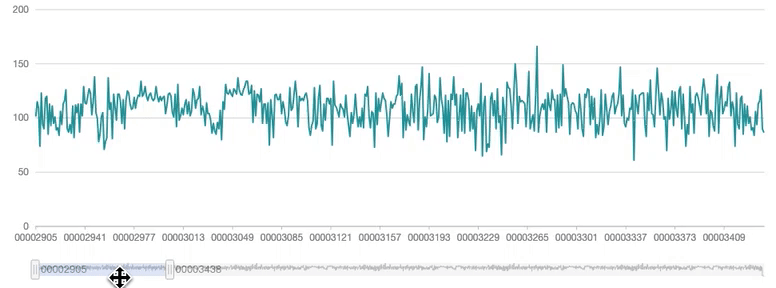

缩略轴示例

1.4 X轴显示范围

设置X轴显示前n条数据

注意

此配置仅当图表拥有单个维度时准确，存在多个维度时会出现x轴数量小于等于指定数量的情况

2.样式配置

配置折线图的专属样式

2.1 线条类型

默认线条类型为折线，可以配置为曲线

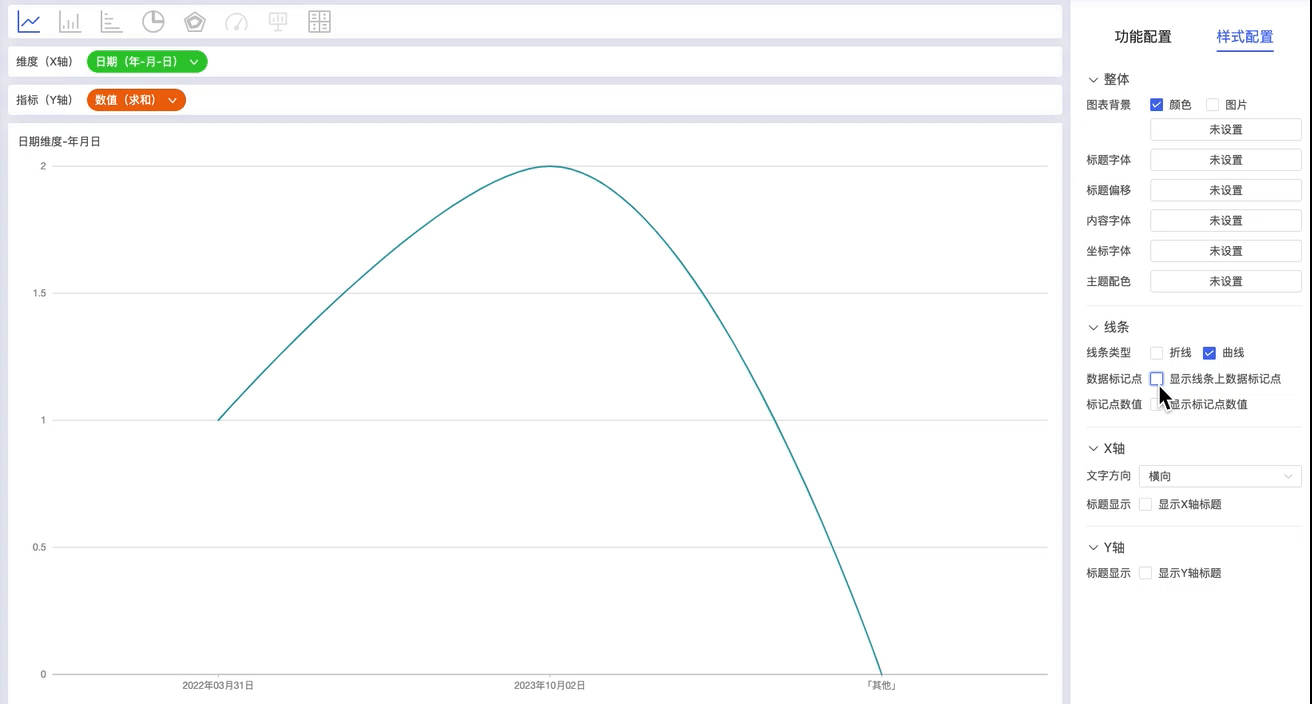

2.2 线条标记点

默认不显示标记点，需要显示则启用选项显示线条上数据标记点

2.3 标记点数值

默认不显示标记点数值，需要显示则启用选项显示标记点数值

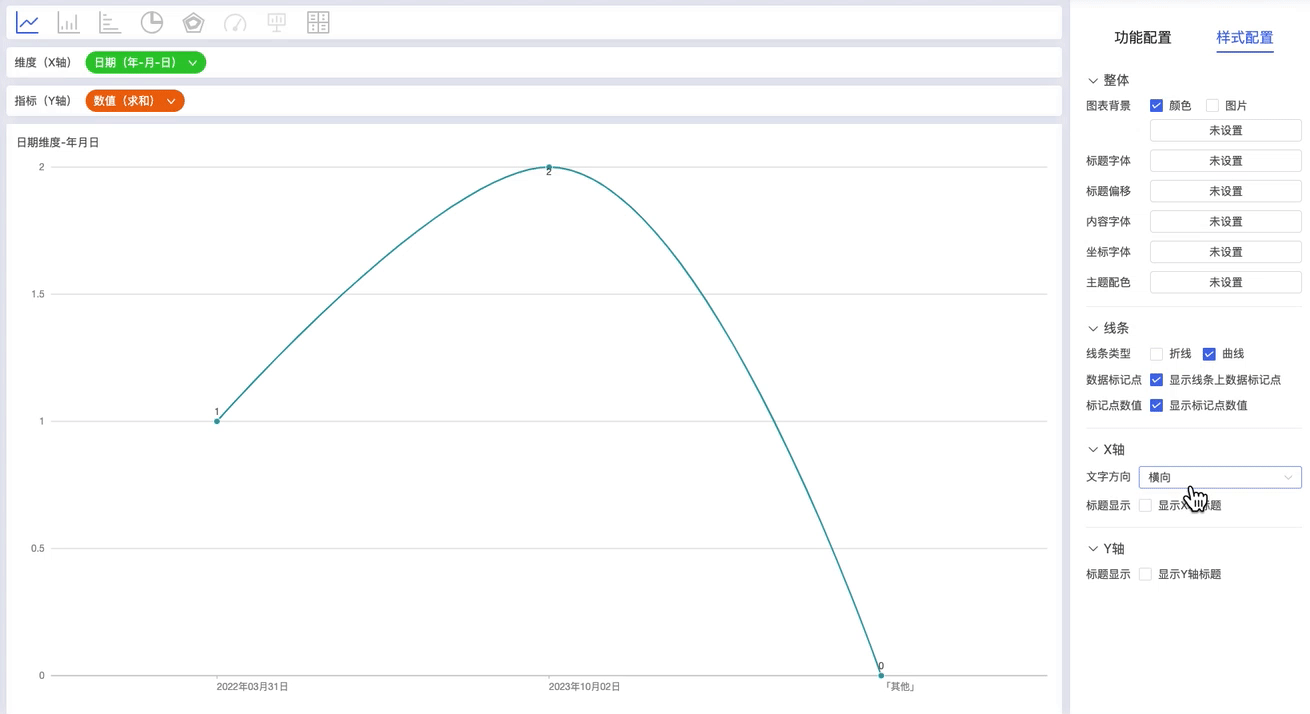

2.4 X轴

设置X轴的文字方向

显示X轴标题

2.5 Y轴

显示Y轴标题
