页面图表
页面图表提供了一系列统计分析相关的图表，只需要简单配置统计的维度及指标，就能实时获取企业的多维度报表
提示
图表的维度用于将数据源划分为不同的分组，然后对每一个分组内的记录按指标进行计算，这样就可以得到不同维度下各指标的统计值
1.统计数据源
可以选择以下两种数据源进行统计
- 应用表单：对表单中的记录进行汇总统计，仅能指定单个表单
- 业务流程：可以对业务流程的返回数据进行汇总统计，可以实现极复杂的统计需求

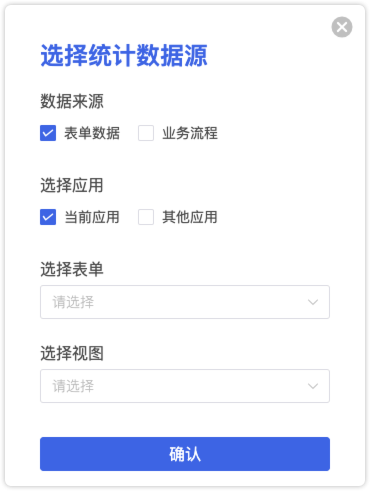

1.1 应用表单
使用应用表单作为数据源时，需要选择目标应用表单。当需要限制数据范围时，可以选择对应表单下的视图
注意
选择表单下的某个视图进行过滤时，是将视图的过滤条件复制一份到当前图表中，视图和图表的过滤条件完全独立

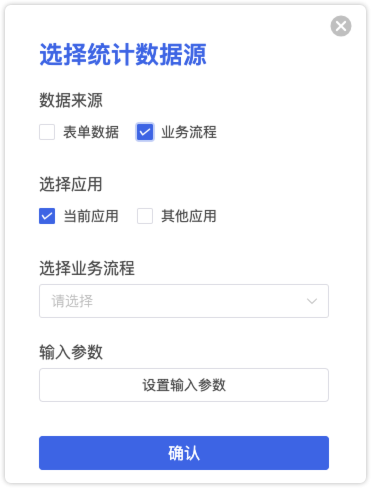

1.2 业务流程
使用业务流程作为数据源时，需要选择目标业务流程
注意
选择了业务流程后，将使用流程中数据返回节点的输出参数作为基础字段

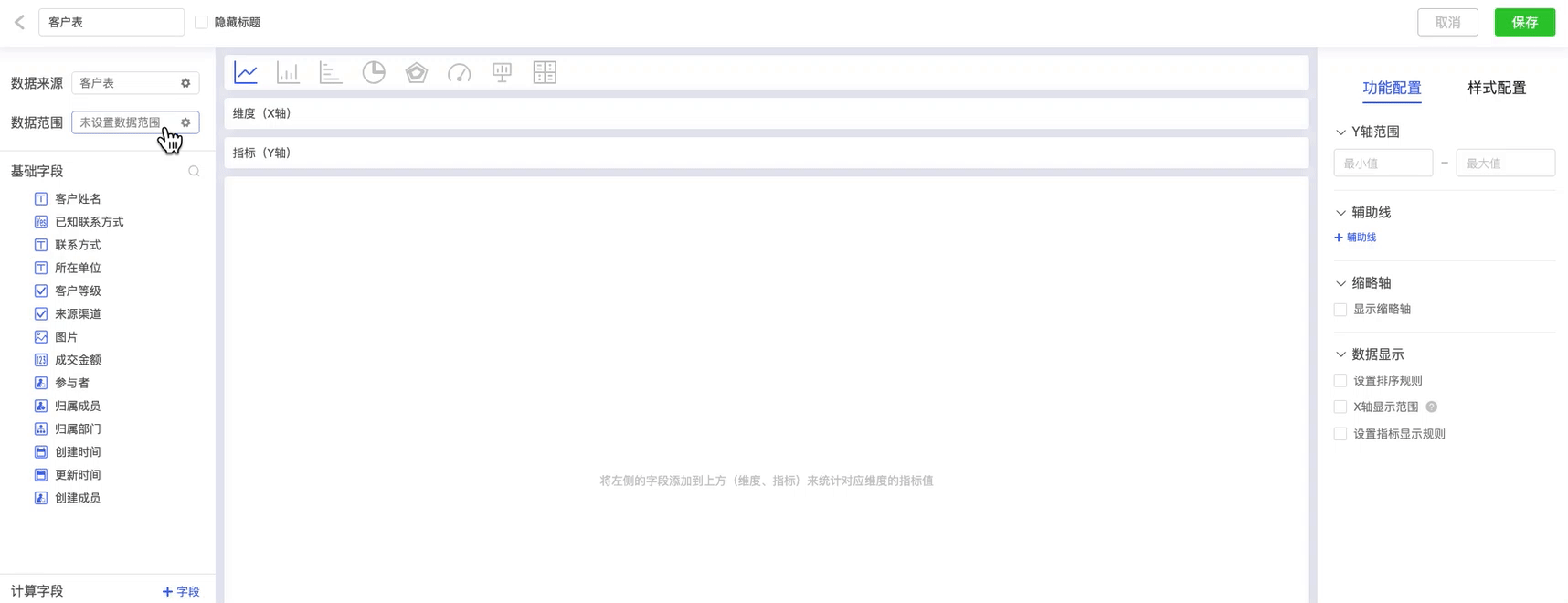

2.数据范围
设置数据源后，可以在图表编辑页面设置数据范围。设置数据范围后，则仅统计筛选范围内的记录

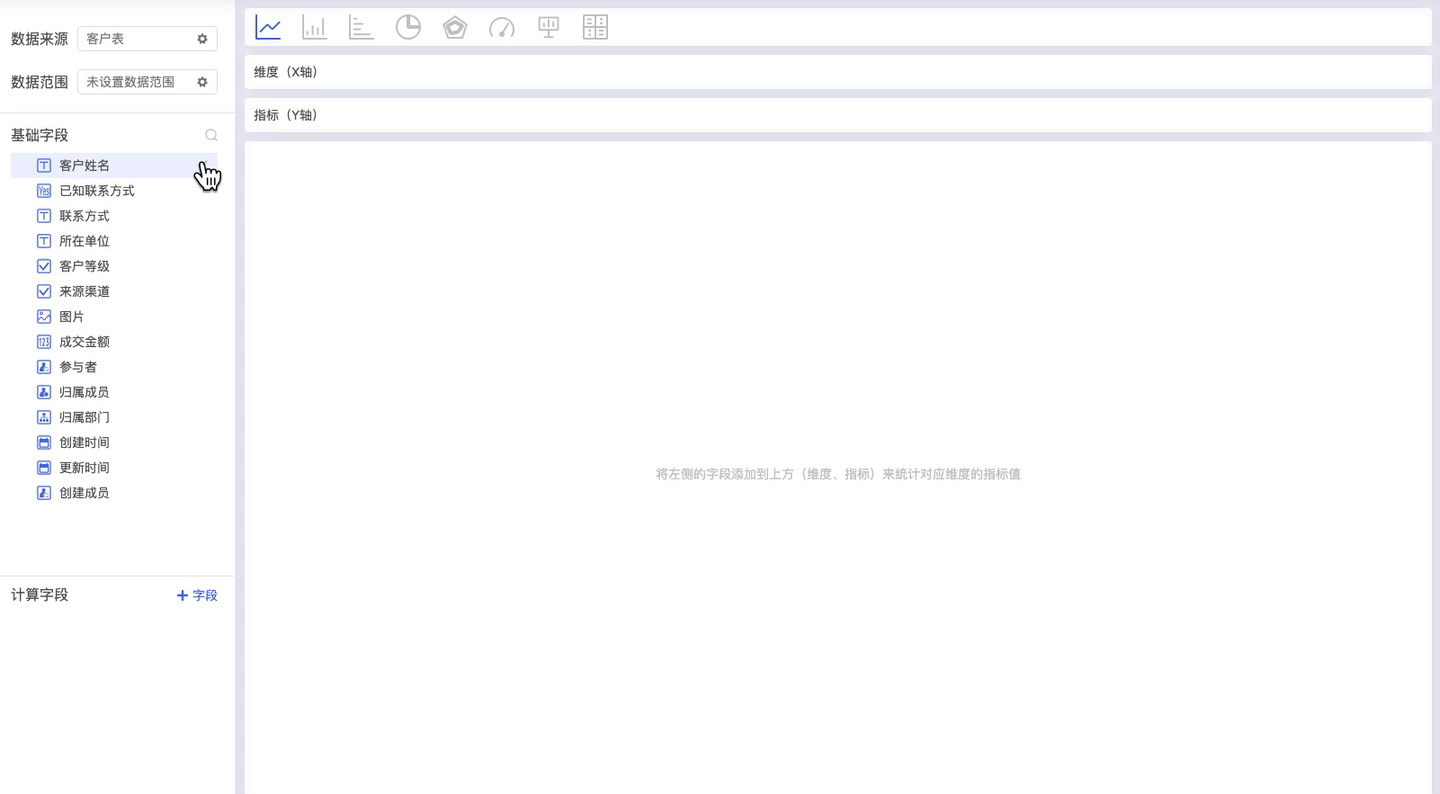

3.基础字段
设置数据源后，可以选择基础字段作为维度或指标
注意
- 当选择包含多个值的字段作为
维度时，会将多个值展开后再进行统计 - 最多只能设置一个包含多个值的字段作为
维度
包含多个值的字段类型
- 子表
- 多选
- 成员多选
- 部门多选
- 归属部门
- 归属成员
正确示例
客户A，包含2条购买记录；客户B，包含3条购买记录；
当使用购买记录作为维度时，会将客户A展开为2条记录，客户表B展开为3条记录，然后对这5条记录进行汇总统计
错误示例
客户A，包含2条购买记录，1条退款记录；客户B，包含3条购买记录；2条退款记录
同时使用购买记录，退款记录作为维度时，则会报错（只能展开包含多个值的单个字段）
3.1 作为维度
当字段作为维度使用时，会将目标数据源中的记录划分为多组子记录。维度越多或者字段值越多，则划分的粒度越细
场景说明
对同一组数据按维度创建时间进行统计时，当使用年月日进行汇总时会比按年汇总的粒度更细。这是因为年月日会将记录划分为更多的子记录分组
日期作为维度
当使用日期作为维度时，可以配置专属属性
- 汇总方式：设置日期按指定精度进行汇总
- 显示所有日期：默认仅显示有数据的日期，如果需要显示所有的日期则启用此选项
级选作为维度
当使用级选作为维度时，可以配置专属属性
- 显示完整路径：默认仅显示最后一级路径，如果需要显示完整的路径则启用此选项
3.2 作为指标
当字段作为指标使用时，指标会在维度划分的多组子记录中分别计算对应指标的值。指标的计算结果为数值类型
数值作为指标
当使用数值字段作为指标时，可以设置指标的计算方式。以下为所有的计算方式
- 求和：计算对应维度下，字段值之和
- 平均值：计算对应维度下，字段值的平均值
- 最小值：计算对应维度下，字段值的最小值
- 最大值：计算对应维度下，字段值的最大值
- 全部计数：计算对应维度下，全部字段值的数量
- 去重计数：计算对应维度下，不重复的字段值的数量
非数值作为指标
当使用非数值字段作为指标时，仅可以设置为全部计数或去重计数两种计算方式
注意
当选择包含多个值的字段作为指标时，会首先计算多个值的数量，然后再将这些数量相加
例如：当使用子表作为指标，并设置计算方式为全部计数，则会计算子表所有记录的数量
不汇总统计
启用此项后，数据汇总 会忽略此指标的 小计/求和
3.3 字段排序
维度和指标的字段均可以拖拽排序

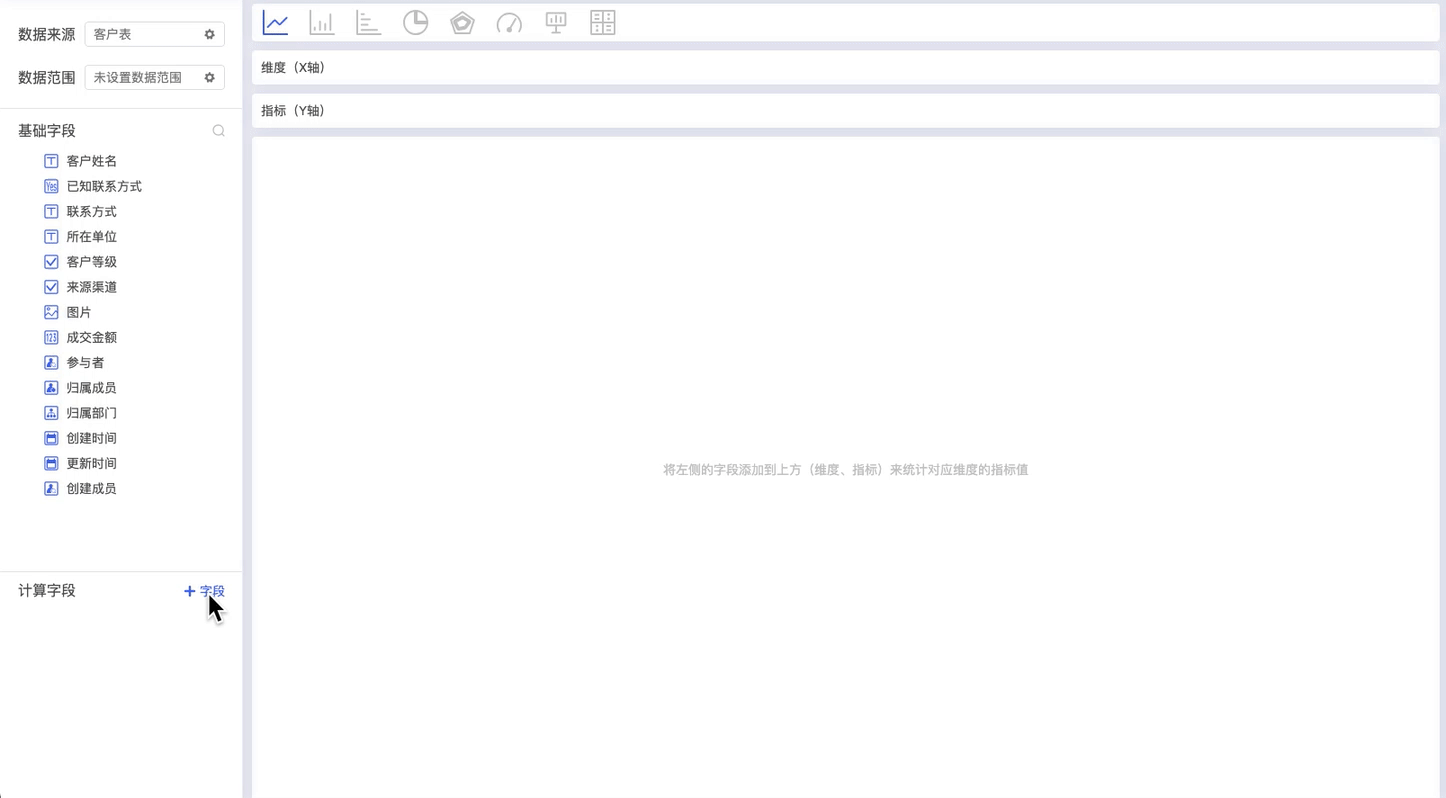

4.计算字段
计算字段用于将基础字段进行公式计算，然后将计算结果作为指标进行统计
注意
当使用业务流程作为数据源时，无法设置计算字段
4.1 非聚合计算字段
当计算字段中不包含聚合公式时，此计算字段为非聚合计算字段。非聚合计算字段作为指标时，需要设置指标的计算方式
提示
非聚合计算字段因为没有对记录进行汇总计算，相当于在单个记录内通过基础字段计算得到了新的字段，这个新的字段也可以认为是基础字段，所以需要设置计算方式进行汇总运算
例如，将成交金额 / 10000换算为万为单位
4.2 聚合计算字段
当计算字段中包含聚合公式时，此计算字段为聚合计算字段。聚合计算字段作为指标时，不需要设置指标的计算方式
提示
聚合计算字段因为已经对记录进行汇总计算，所以当其作为指标时，不需要设置计算方式

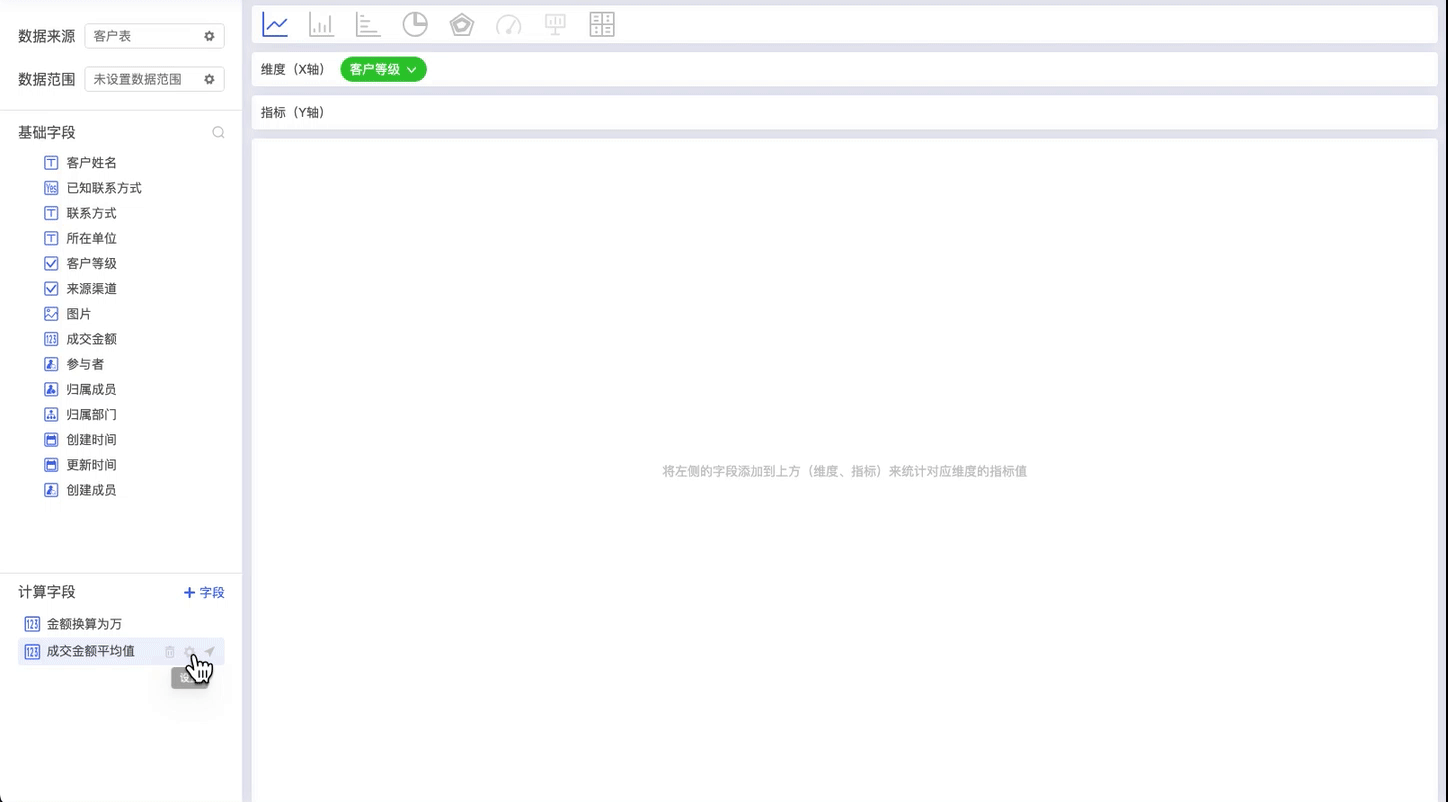

例如，求成交金额的平均值：SUM(成交金额) / COUNT(创建时间)
4.3 支持的运算符
需要使用英文输入法编辑公式，公式支持的运算符包含：
( // 左括号
) // 右括号
* // 乘法
/ // 除法
% // 取模
+ // 加法
- // 减法
> // 大于
>= // 大于等于
< // 小于
<= // 小于等于
= // 等于
!= // 不等于注意
当使用> >= < <= = !=进行逻辑判断时，如果条件满足则返回1，条件不满足则返回0

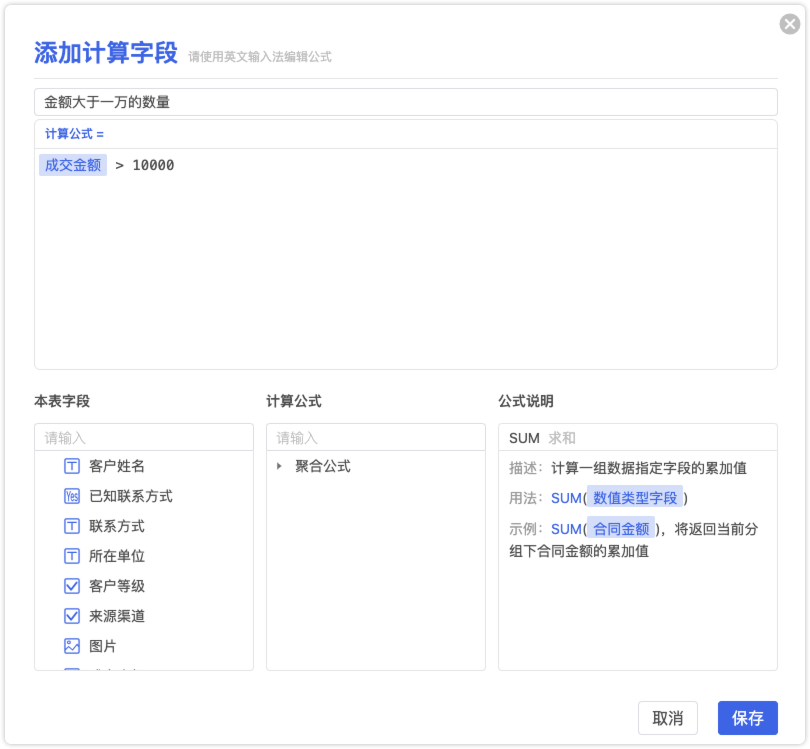

示例，计算金额大于一万的数量
5.公共配置
图表存在公共的配置项，以下对这些配置项进行说明

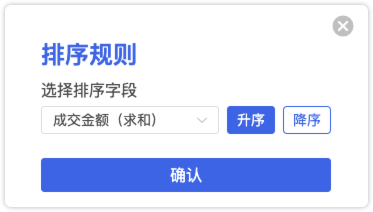

5.1 排序规则
选择维度或指标进行排序，可以设置为升序或降序排列
注意
多维表支持多个排序字段，其他图表仅支持单个排序字段

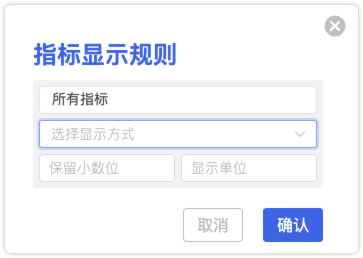

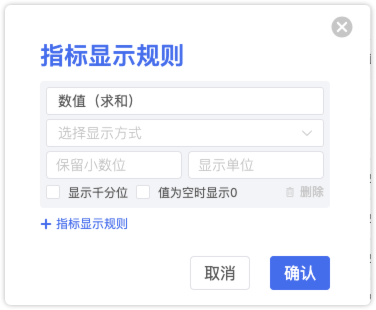

5.2 指标显示规则
可以设置指标的显示方式、保留小数位数、显示单位
注意
多维表支持设置多个指标的显示规则，其他图表仅支持设置全部指标统一的显示规则
显示方式包括：百分比、千分比、千、万、百分

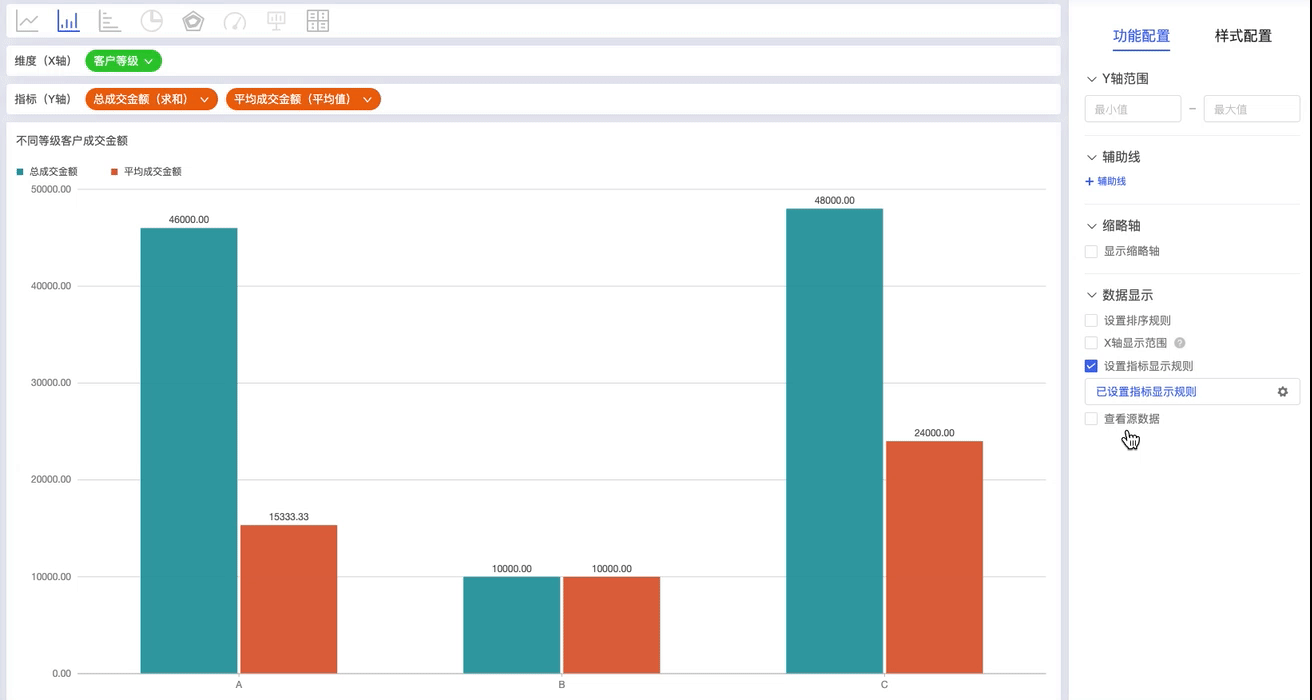

5.3 查看源数据
当需要查看图表原始数据时，可以启用选项查看源数据
配置源数据字段

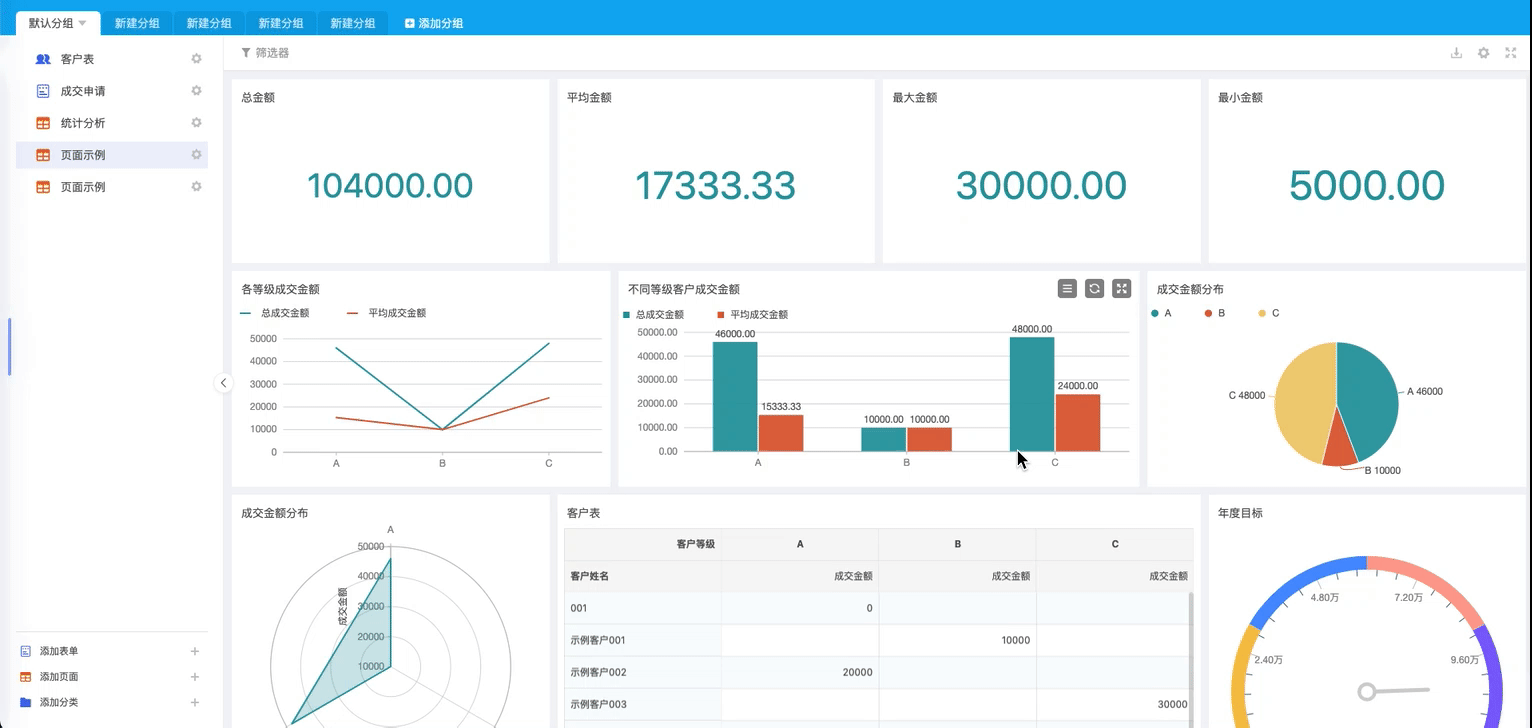

查看图表源数据

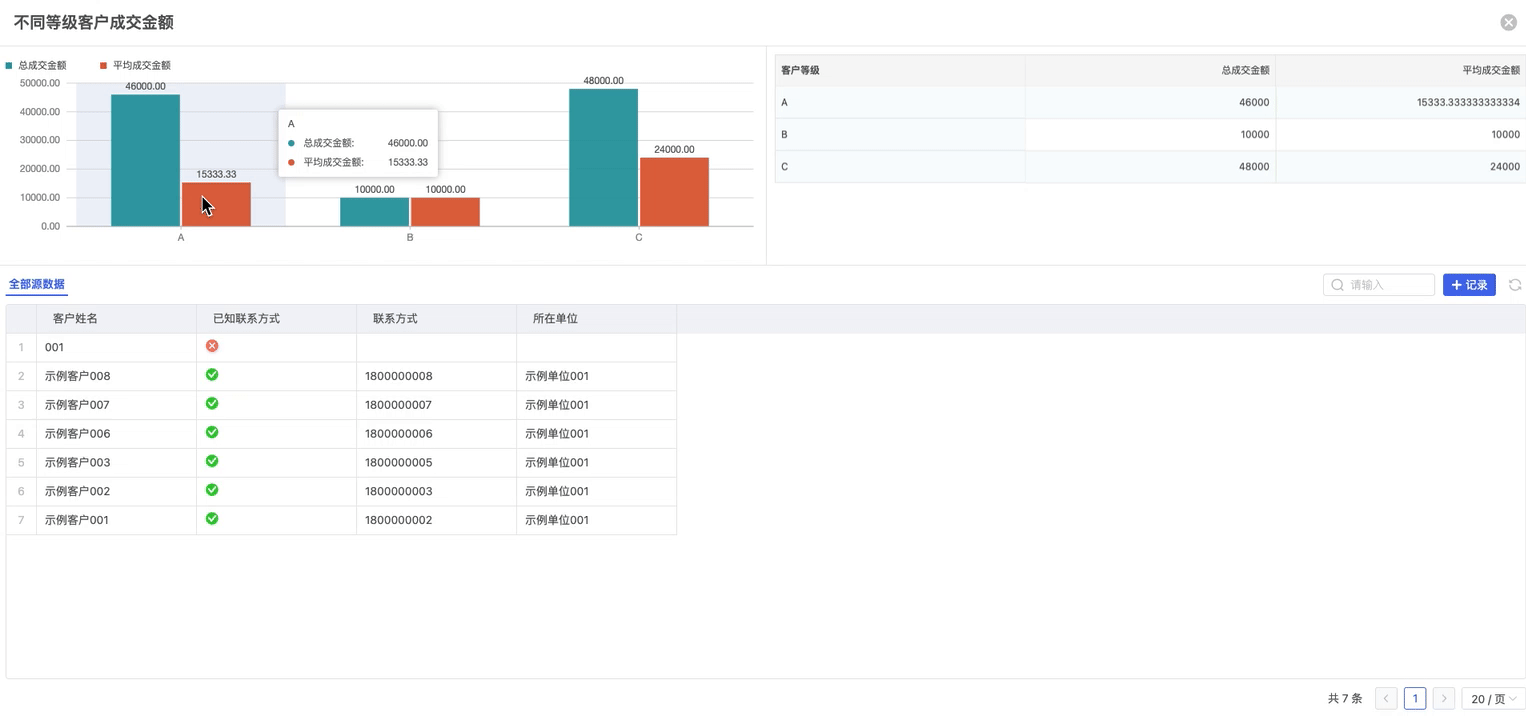

通过统计图筛选
通过统计表筛选

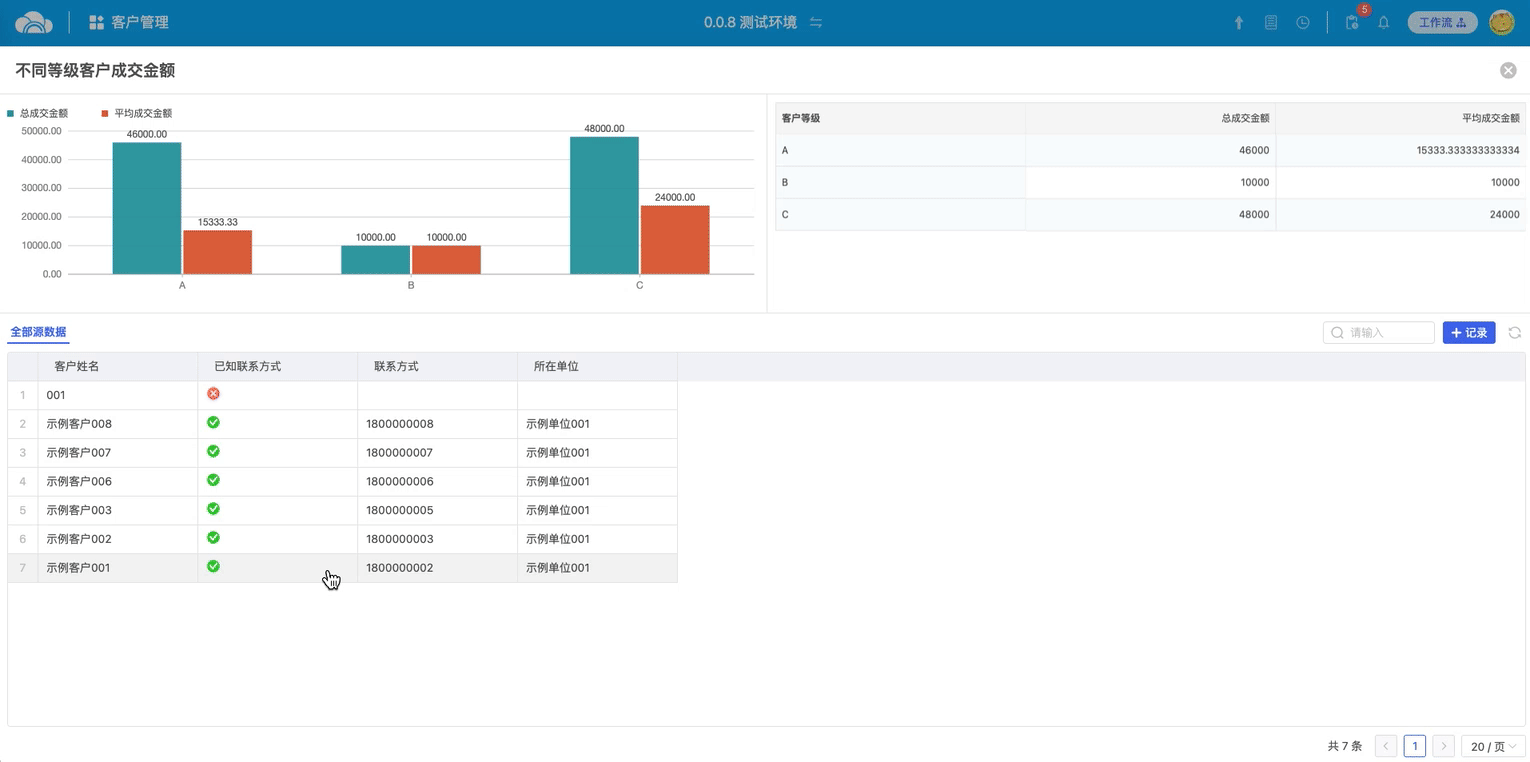

点击可查看记录详情
5.4 整体样式
整体样式用于配置单个图表的样式，当配置了单个图表的样式后，页面样式中对应的配置项将失效。即：单个图表中的样式配置优先级更高
图表背景
设置颜色或者图片作为图表的背景

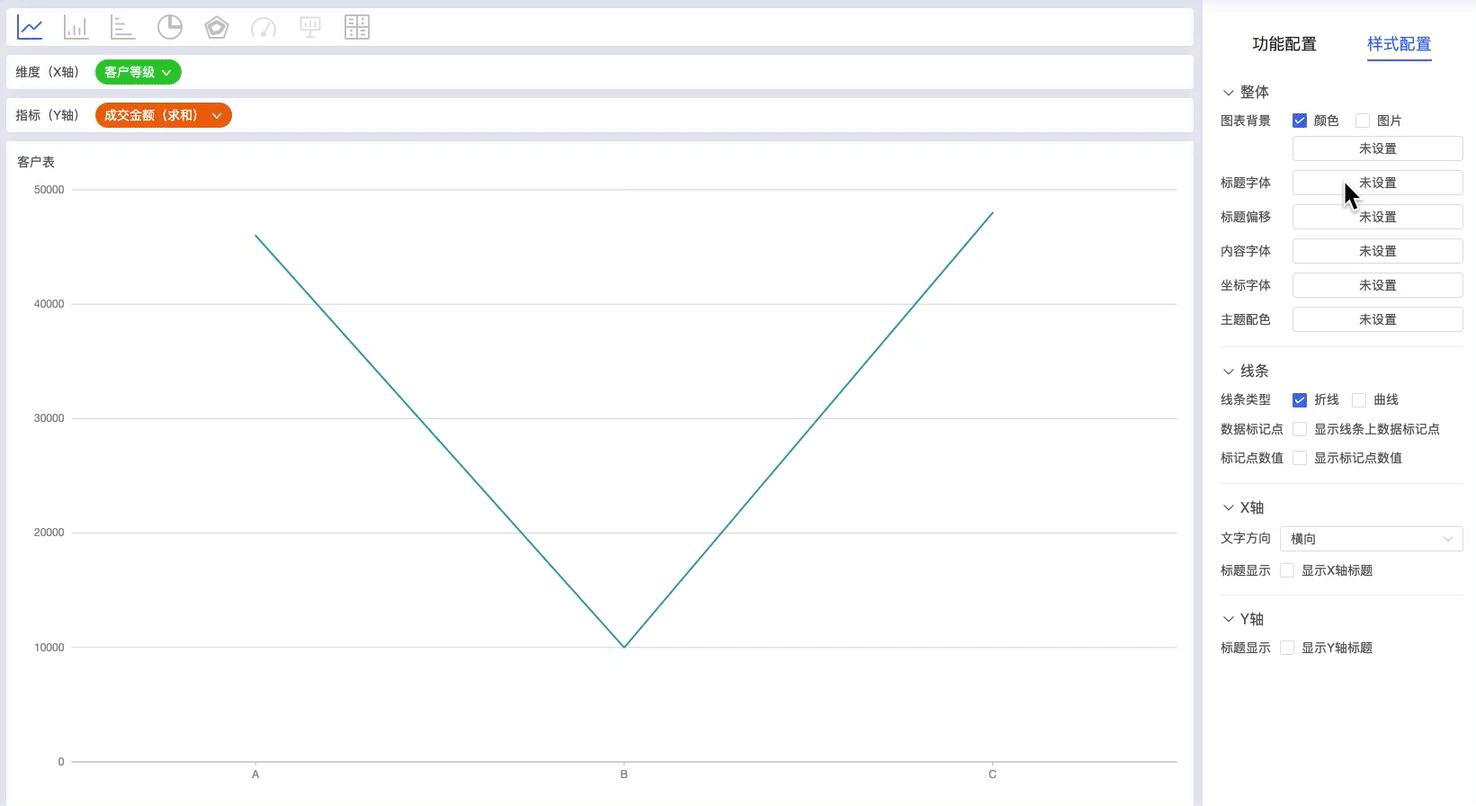

标题字体
设置标题文字的颜色、大小、是否加粗

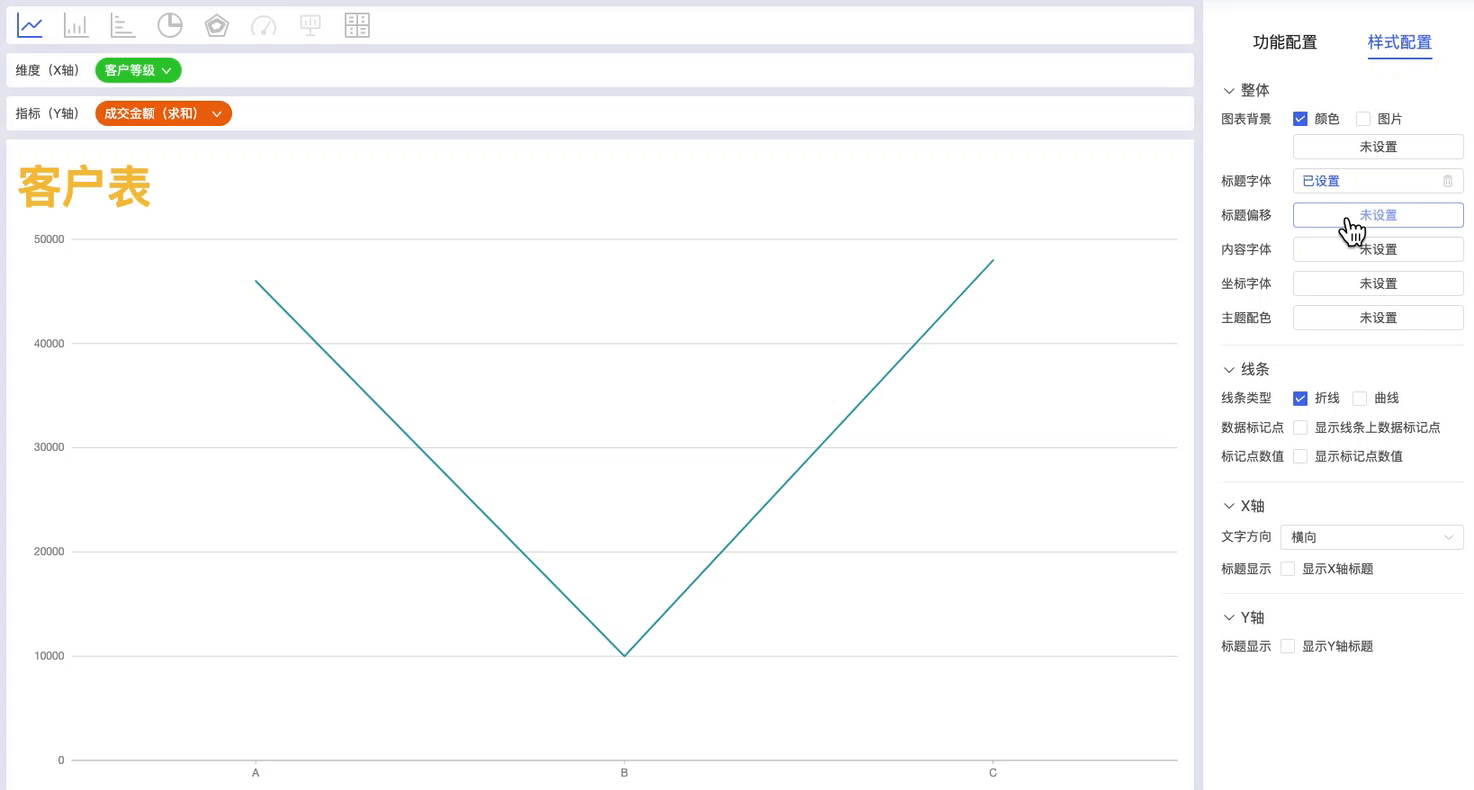

标题偏移
设置标题向指定方向进行偏移

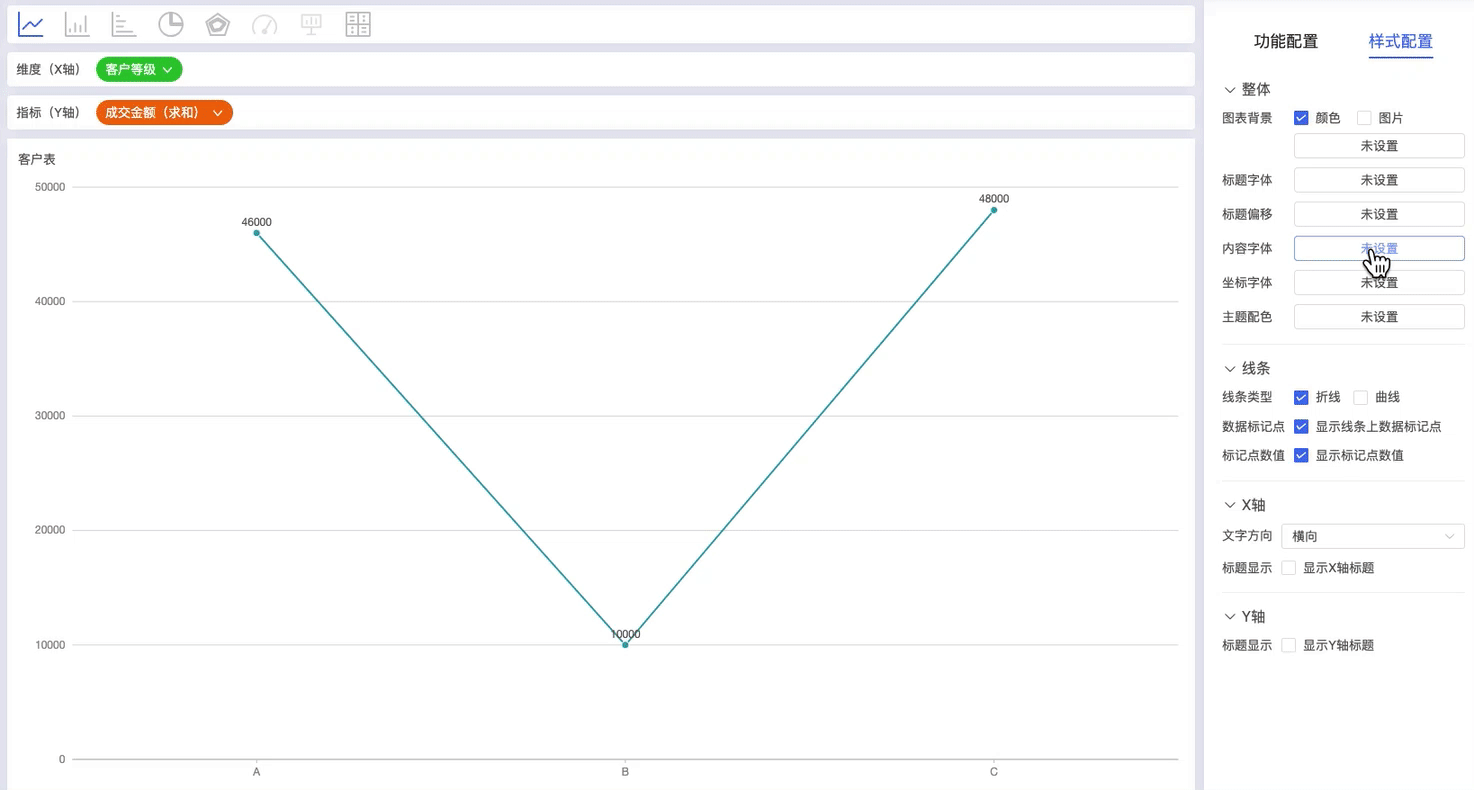

内容字体
设置图表内容文字的颜色、大小、是否加粗
提示
内容文字指：除坐标文字、标题文字外所有的文字

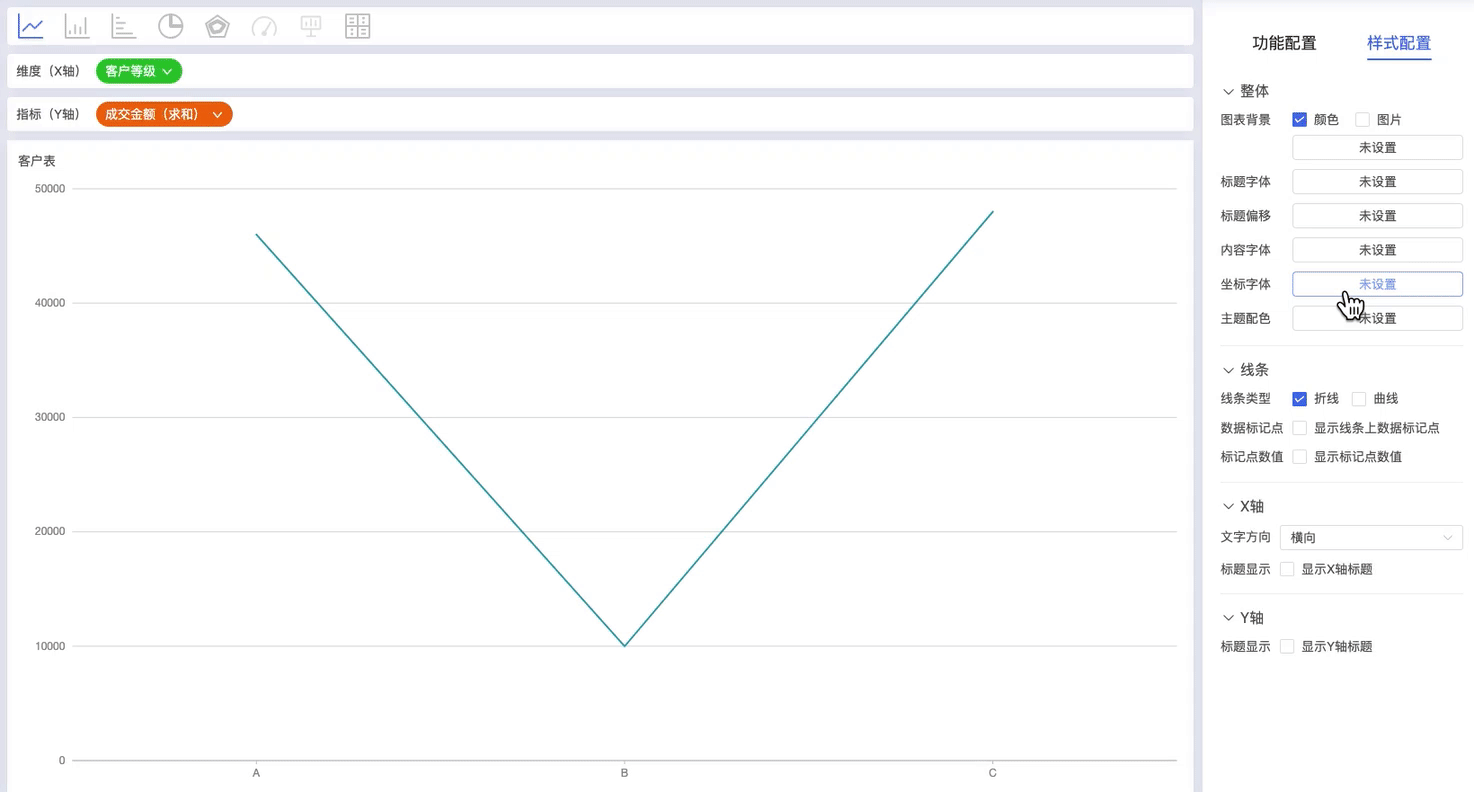

坐标字体
设置坐标相关文字的颜色、大小、是否加粗

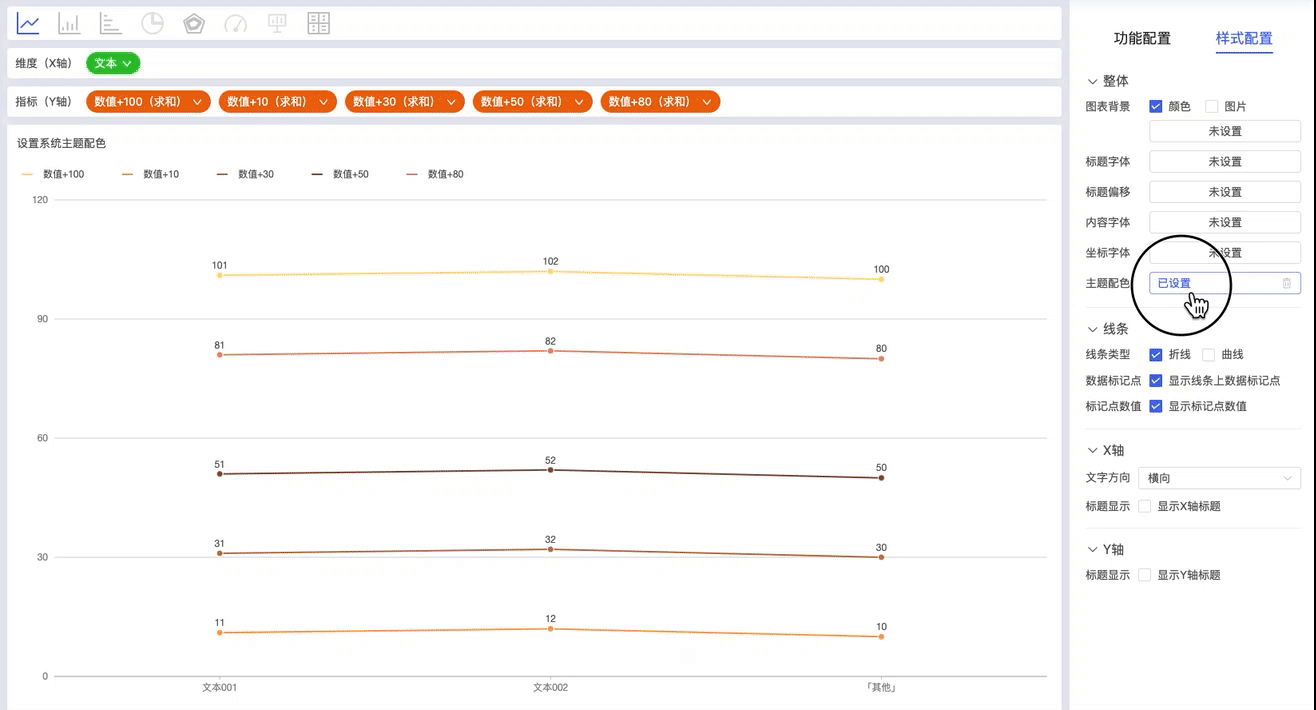

主题配色
设置图表的主题颜色，指标将会依次使用主题颜色作为显示颜色
除了系统主题外，也支持自定义主题

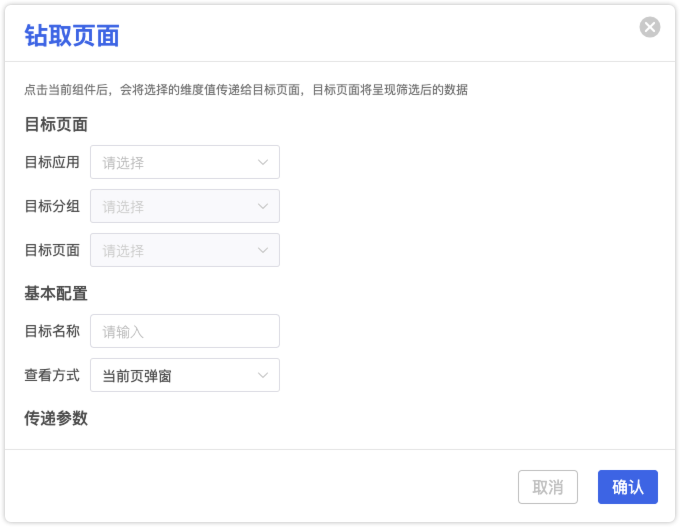

5.5 钻取页面
点击一个图表组件后，可以携带维度参数跳转到指定页面，新的页面将呈现维度筛选后的图表数据
场景说明
假设指标图显示订单总金额，可以配置点击订单总金额后钻取跳转到订单详情页面

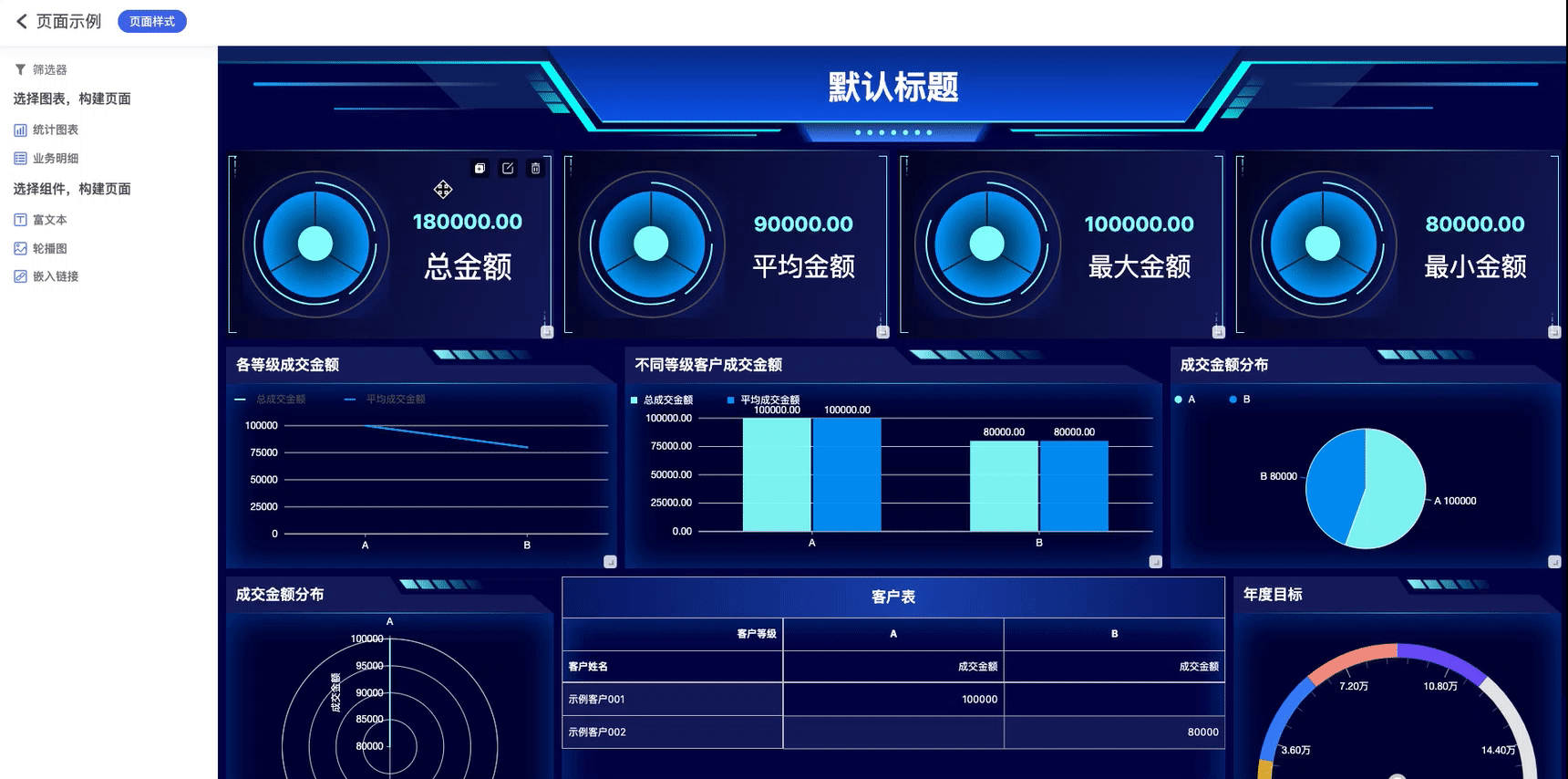

示例：点击总金额后打开成交金额明细
