高阶教程-串口协议转 MQTT
本节详细讲解串口协议转换为物联网 MQTT 通信协议的实现方法，完成硬件设备数据自动上报，同时支持远程向硬件下发控制指令
说明
以下教程将使用红外温度传感器进行举例说明，使用的串口协议为：RS485
对接
RS232、RS422等其余串口协议，操作流程完全一致，仅需更换对应适配的网关硬件即可
注意：安装应用后，需要替换工作流（获取实时温度）中（HTTP请求节点）中的IP地址
1.硬件介绍
本节教程将使用以下硬件进行讲解说明

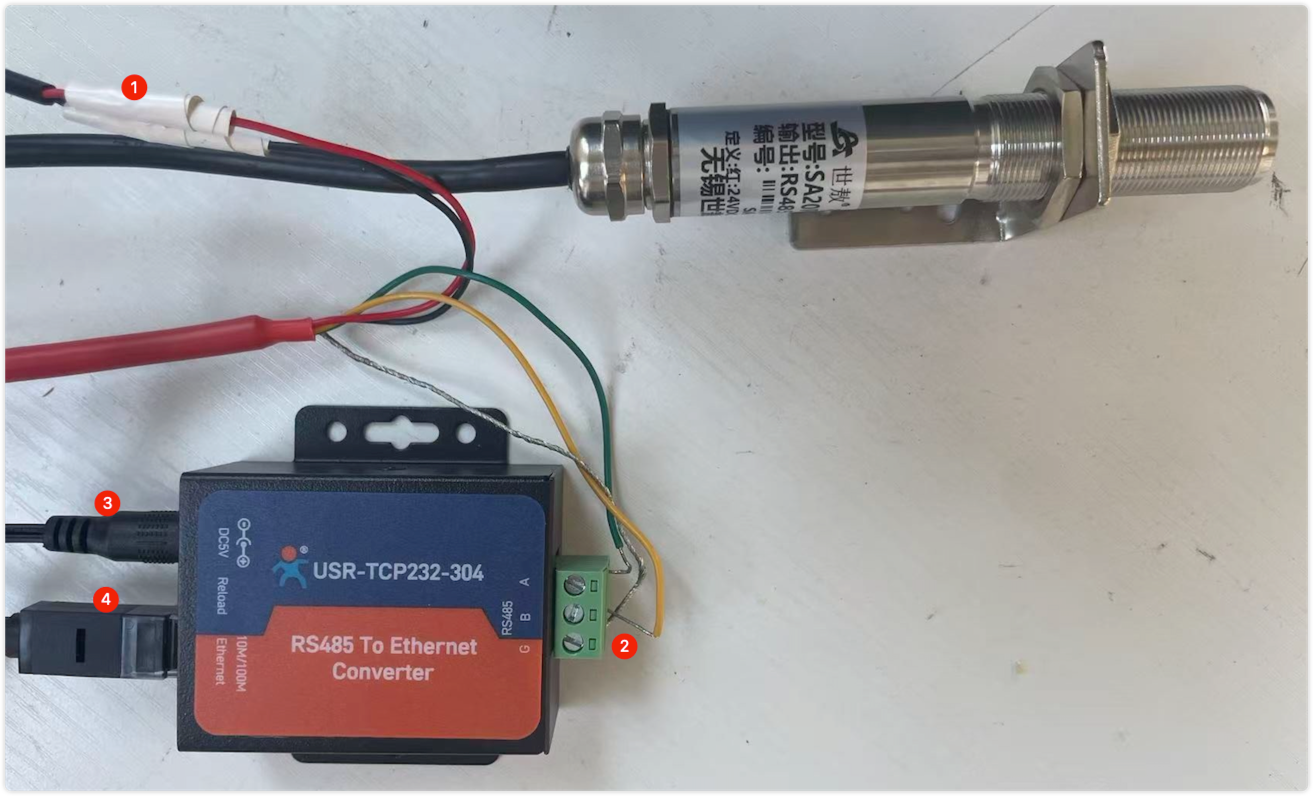

整体连接如下
说明
- ①：
红外测温仪的电源线 - ②：
红外测温仪的串口线连接到物联网网关 - ③：
物联网网关的电源线 - ④：
物联网网关的网口（连接有线网）
3.配置MQTT服务
红外测温仪通过串口将数据上传至物联网网关，再由物联网网关转发推送至指定MQTT 服务
提示
通过：MQTT插件，可以快速部署 MQTT 服务
以下为MQTT 插件的配置参数
json
{
"USERNAME": "TempUpdate",
"PASSWORD": "TempUpdate",
"MQTT_PORT": 1883,
"HTTP_PORT": 80,
"SUBSCRIBE_LIST": [
{
"TOPIC": "Temp",
"URL": "https://192.168.31.88:2020/00001_api/webhook/MVf832oAbo05j-ZWgp7THEJ60XT-1",
"ENCODING": "hex"
}
]
}3.配置物联网网关
连接完成后，需要进入物联网网关的配置页面进行配置
提示
可以查看路由器的已连接设备，找到物联网网关的IP地址，浏览器地址栏输入IP地址后即可访问
3.1 配置网络参数
为物联网网关开启网络连接，参照路由器网络参数完成配置即可，示例如下
3.2 配置端口参数
需要参考红外测温仪说明文档，将串口相关参数配置到端口参数，配置后串口输出数据才能发送到物联网网关

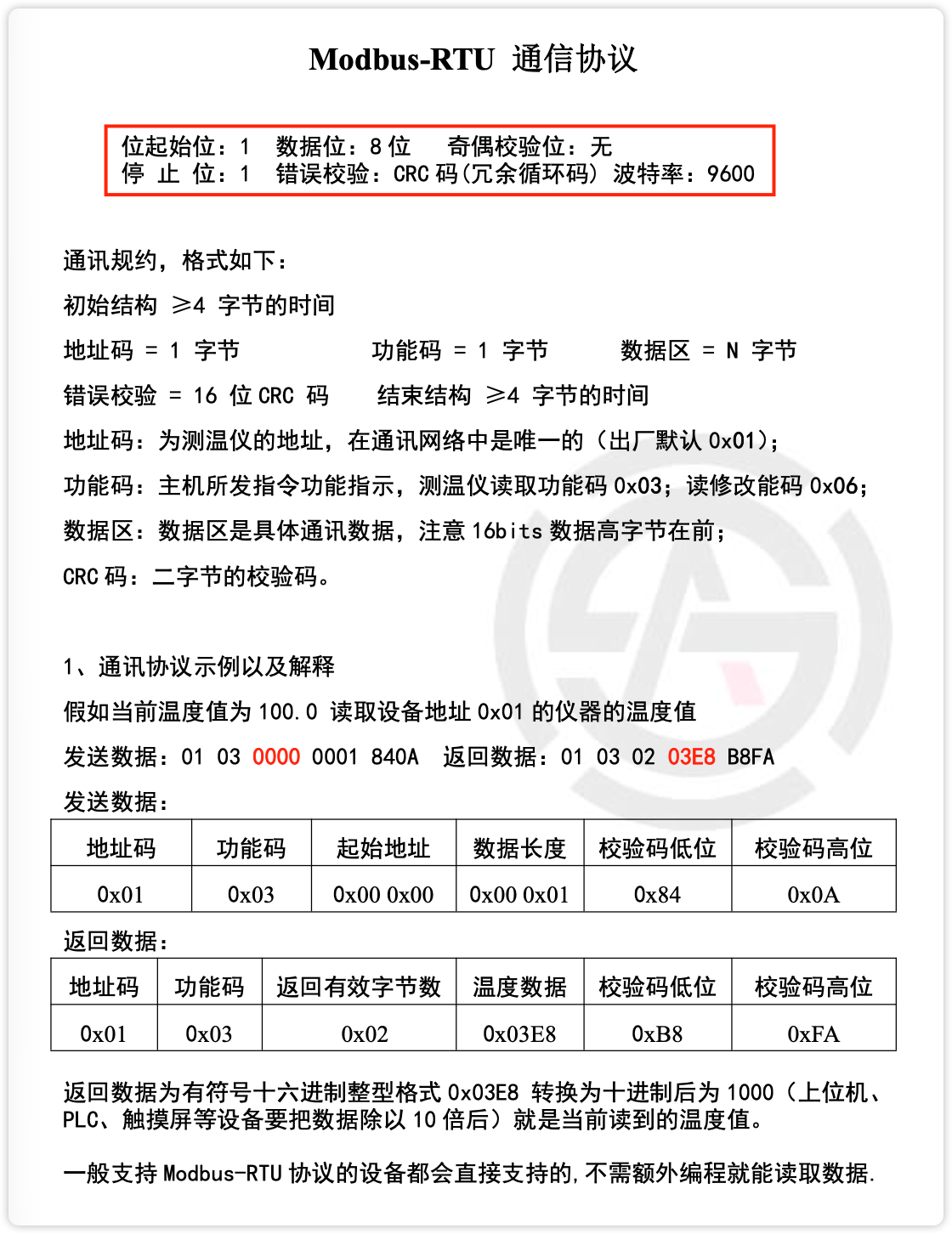

红外测温仪串口参数说明

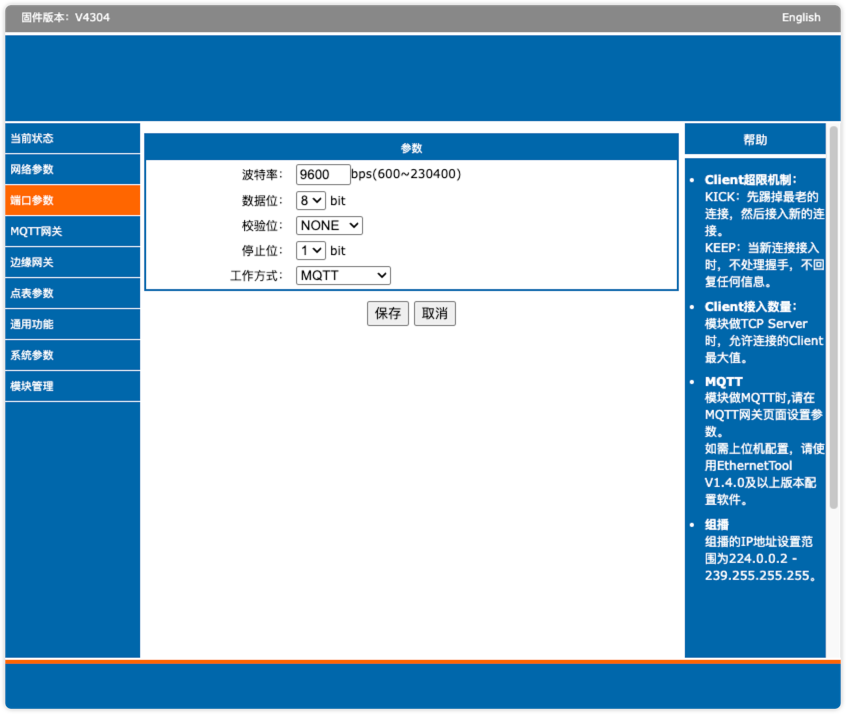

基于串口参数配置如下
3.3 配置MQTT网关
完成以上配置后，红外测温仪的数据可通过串口传输至物联网网关，接下来配置 MQTT 转发相关参数，即可将网关接收的串口数据推送至 MQTT 服务器

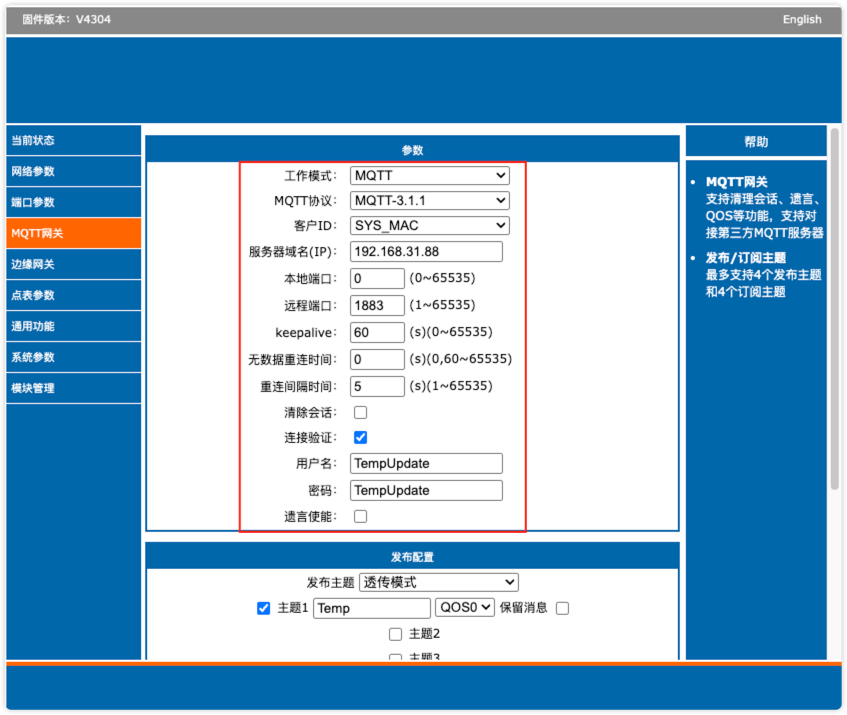

配置接收消息的 MQTT 服务器
说明
此项为MQTT 服务接入配置，填写MQTT 服务器实际参数即可

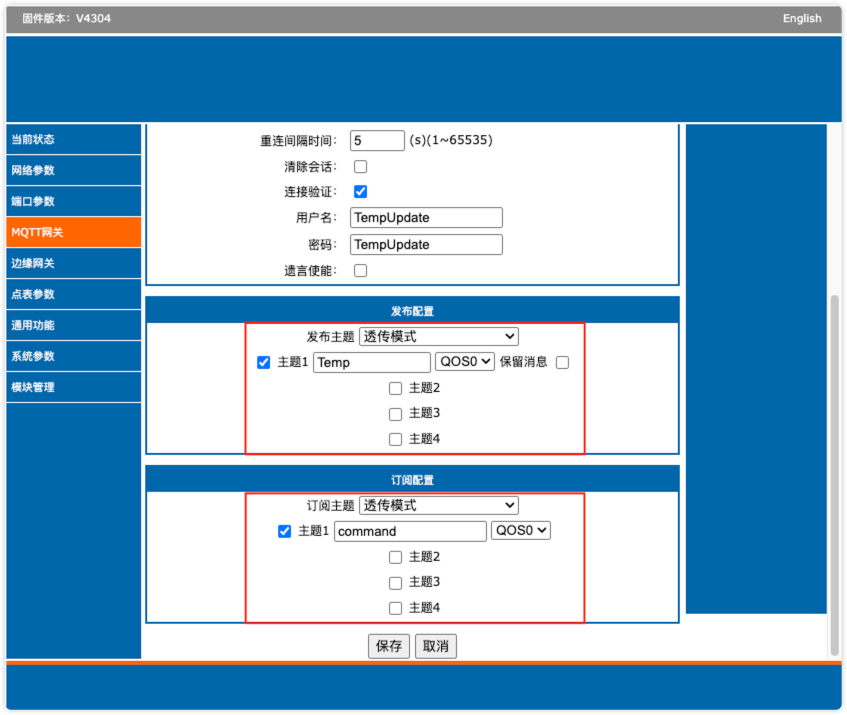

MQTT 发布/订阅配置
发布/订阅说明
- 发布配置： 将接收到的串口数据推送至
MQTT 服务器指定主题（Topic） - 订阅配置： 接收
MQTT 服务器指定主题下发的数据，并转发至硬件串口
3.4 配置边缘网关
部分硬件设备需下发指定指令方可读取数据，可在边缘网关配置指令轮询功能，设置固定间隔后即可自动采集回传数据，无需手动主动发起数据请求
提示
如果不需要按指定间隔时间返回数据，则无需配置指令轮询功能

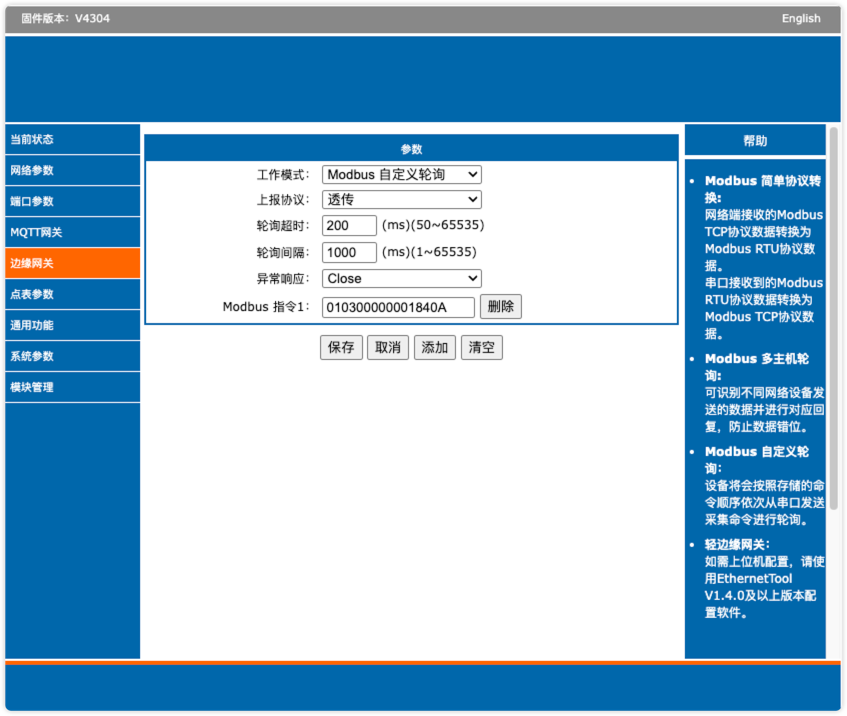

例如：红外测温仪需要发送指令010300000001840A到串口后，串口才会返回温度数据
配置：每间隔1秒请求1次温度数据

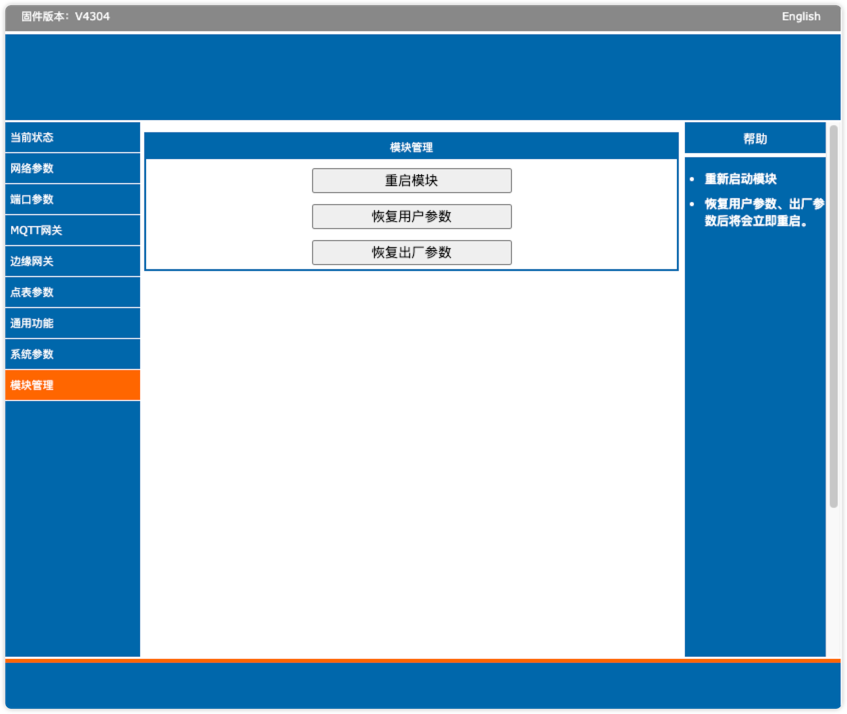

3.5 配置完成
配置完成后，需要重启模块，重启后配置才能生效
4.最终效果
以上配置完成后，即可实现从红外测温仪接收实时温度数据，以下为两种使用场景
4.1 场景1：轮询请求
若仅需按照设定间隔定时上报实时温度，只需完成 3.4 节边缘网关配置 即可

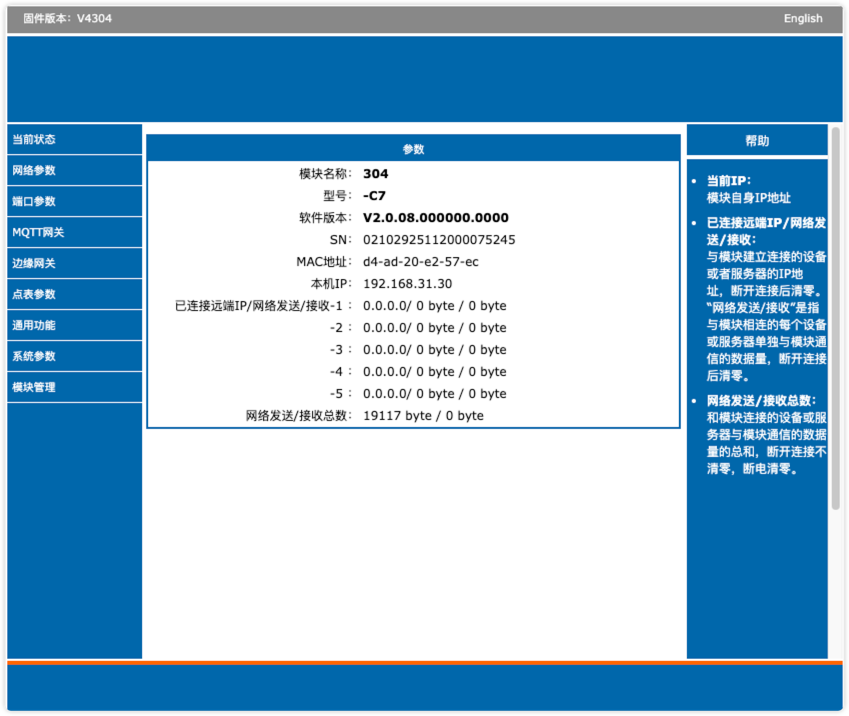

网关状态示例

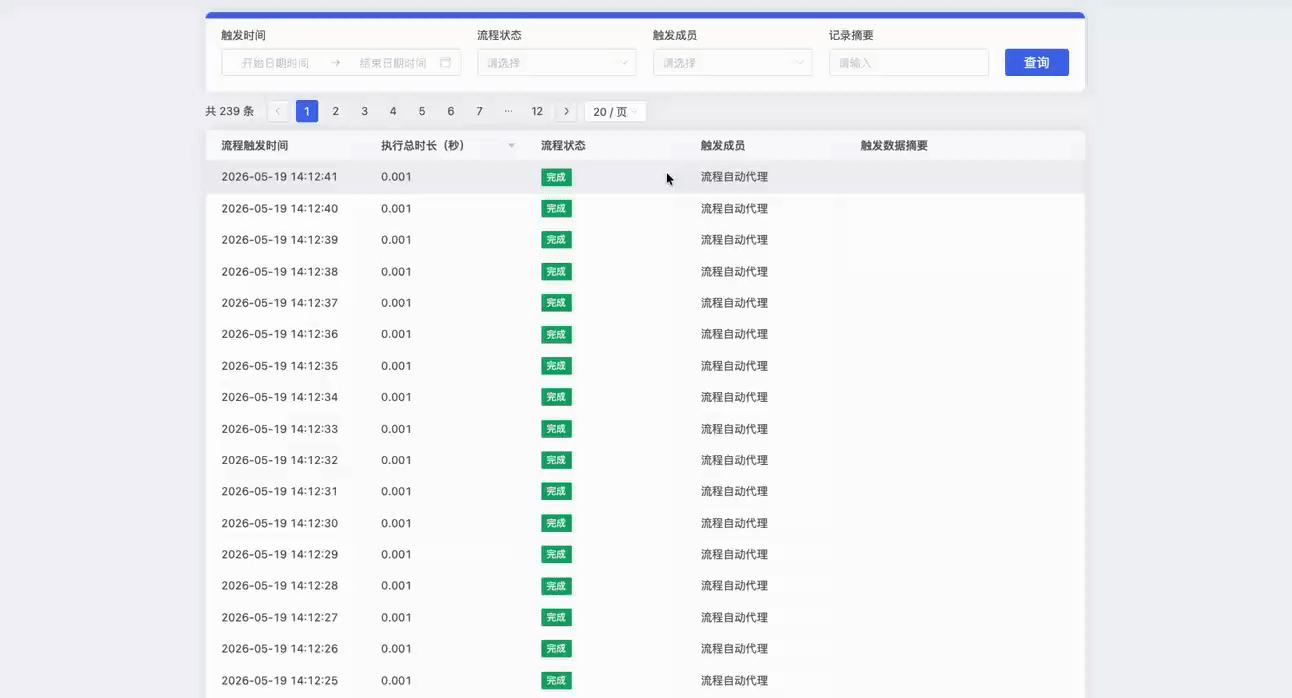

webhook接收示例
提示
输出参数中的temperature即是获取到的红外测温仪温度
4.2 场景2：指令请求
如果需要发送指令后才返回温度数据，则可以向 3.3 节配置mqtt网关 中的订阅主题发送查询指令
提示
具体实现可以查看示例应用中的工作流逻辑，点击下载应用

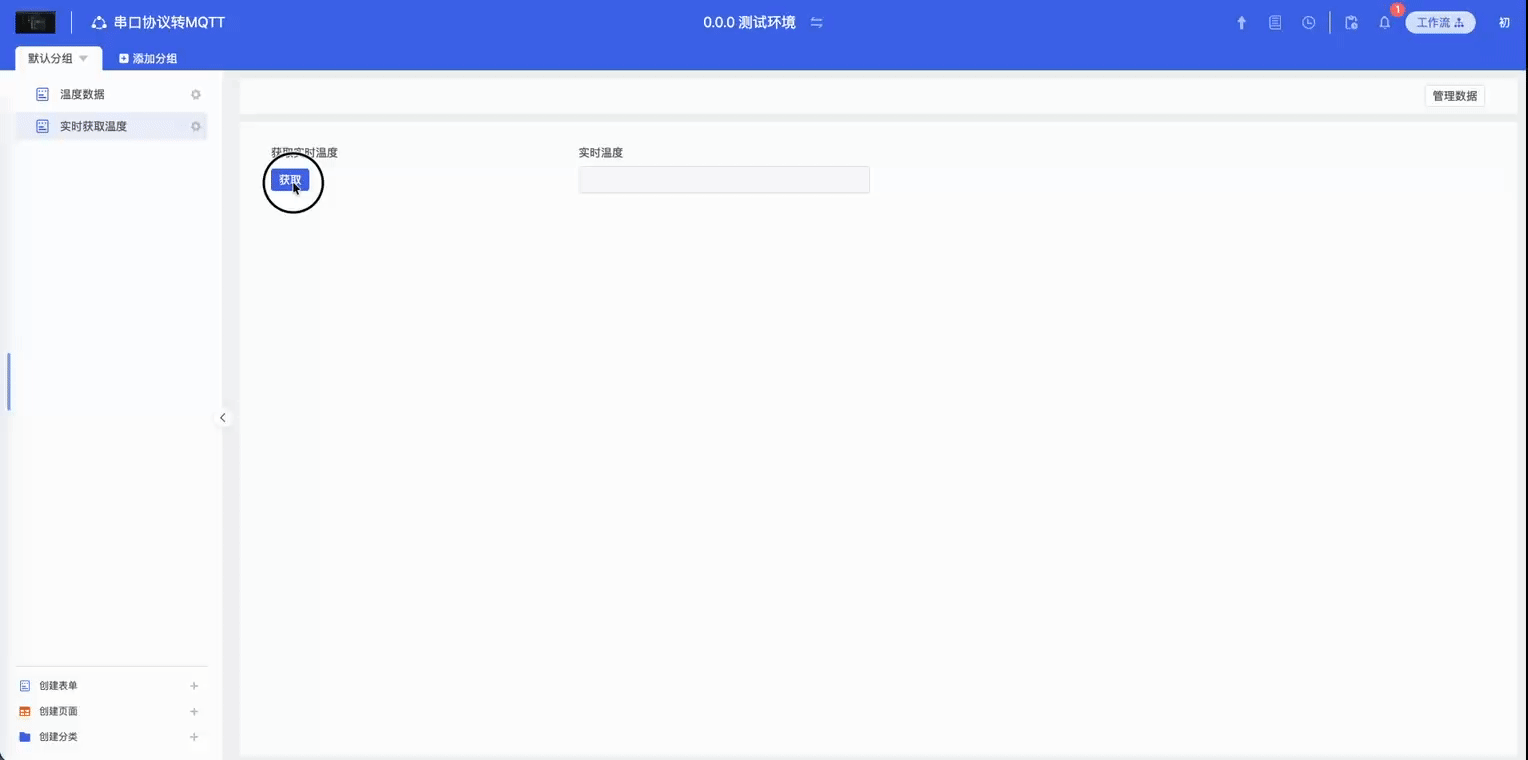

效果示例
网关状态示例
